Korngrößenverteilung als Balkendiagramm darstellen

Um die Korngrößenverteilung in einem tiefenorientierten Balkendiagramm in einem Layout darzustellen, sind mehrere Schritte notwendig: das Erfassen der Probendaten in der Datenerfassung, das Erfassen der Korngrößenanteile in der Messwerterfassung und die eigentliche Darstellung im Layout. Gehen Sie dafür wie folgt vor:

Erfassen der Probendaten

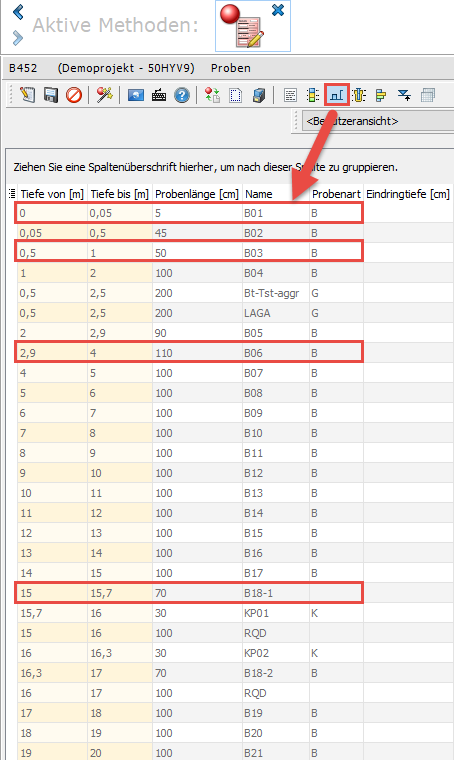

Mit Hilfe der Methode „Datenerfassung und -pflege" müssen zunächst die Probendaten Ihrer Korngrößenanalysen erfasst werden. Hier geben Sie das Tiefenintervall der Probe und einen Probenamen an.

Erfassen der Korngrößenanteile

Im nächsten Schritt tragen Sie die Daten Ihrer Korngrößenanalyse in den Datentyp „(G) Korngrößenverteilung“ ein.

Starten Sie dafür die Methode „Messwerterfassung und -pflege“, wählen Sie den Messpunkttyp „Proben“ aus und navigieren Sie zu dem Datentyp „(G) Korngrößenverteilung“.

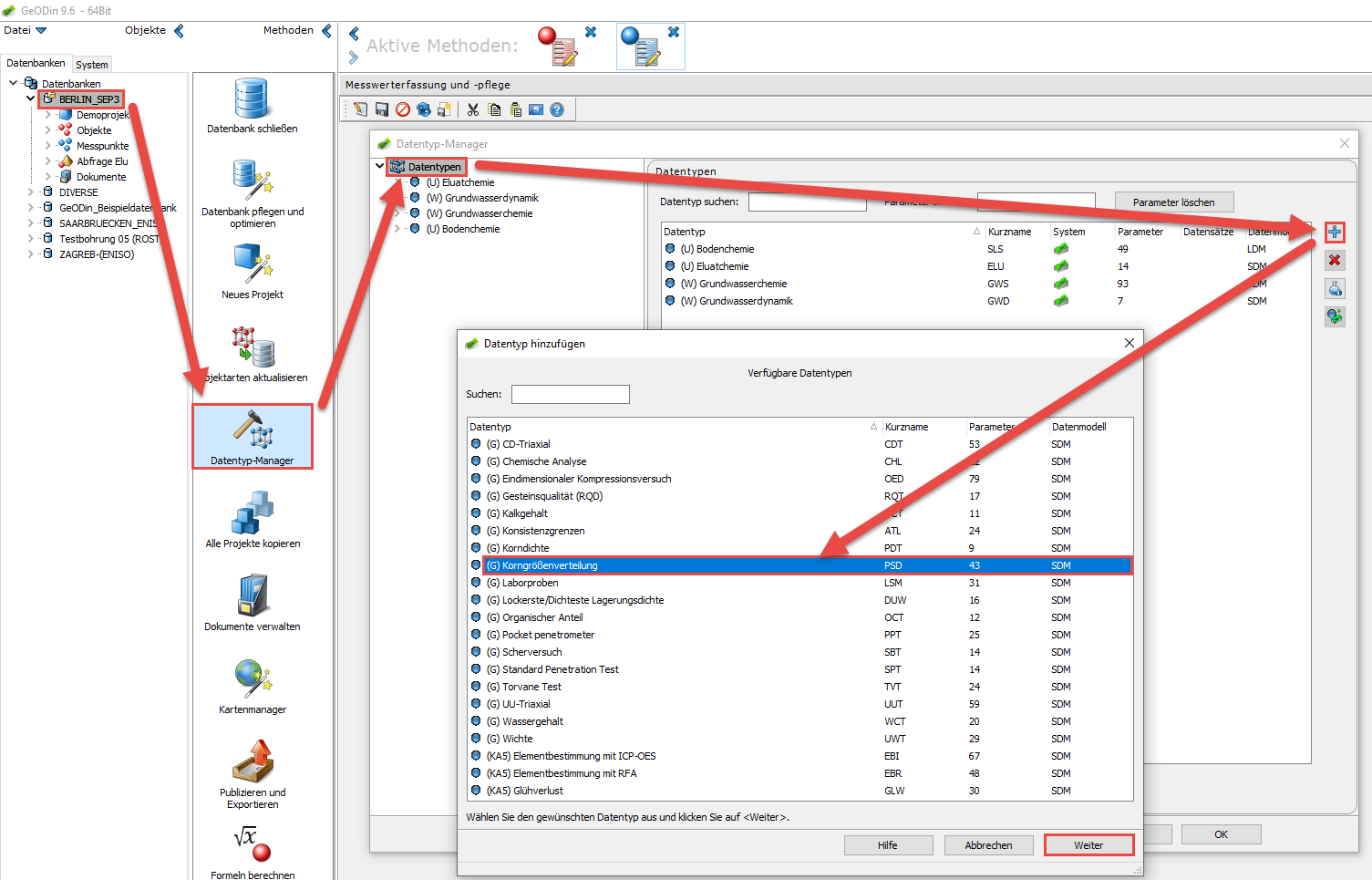

Falls der Datentyp noch nicht in Ihrer Datenbank registriert ist, starten Sie die GeODin-Methode "Datentyp-Manager" am Knotenpunkt der Datenbank und fügen Sie den Datentyp mit Hilfe der Plus-Schaltfläche hinzu.

Tiefenorientierte Darstellung im Layout

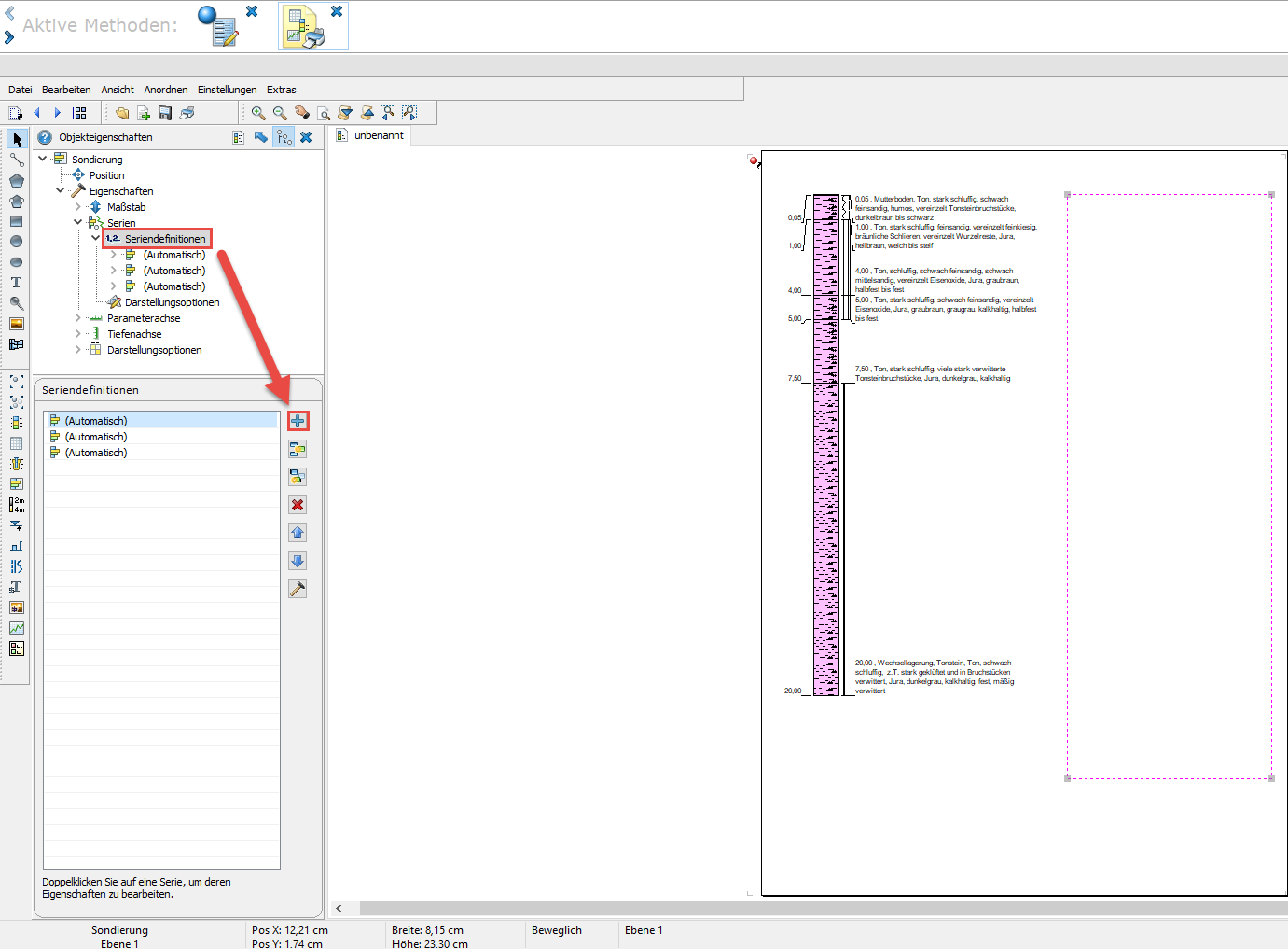

Um die Korngrößenverteilung tiefenorientiert darzustellen, wird das Grafikelement "Sondierung" benötigt. Ziehen Sie dieses mithilfe des entsprechenden Werkzeugs im Objektrahmen Ihres GeODin-Layouts auf und legen Sie für jeden Korngrößenanteil eine neue Serie mit der Plus-Schaltfläche an.

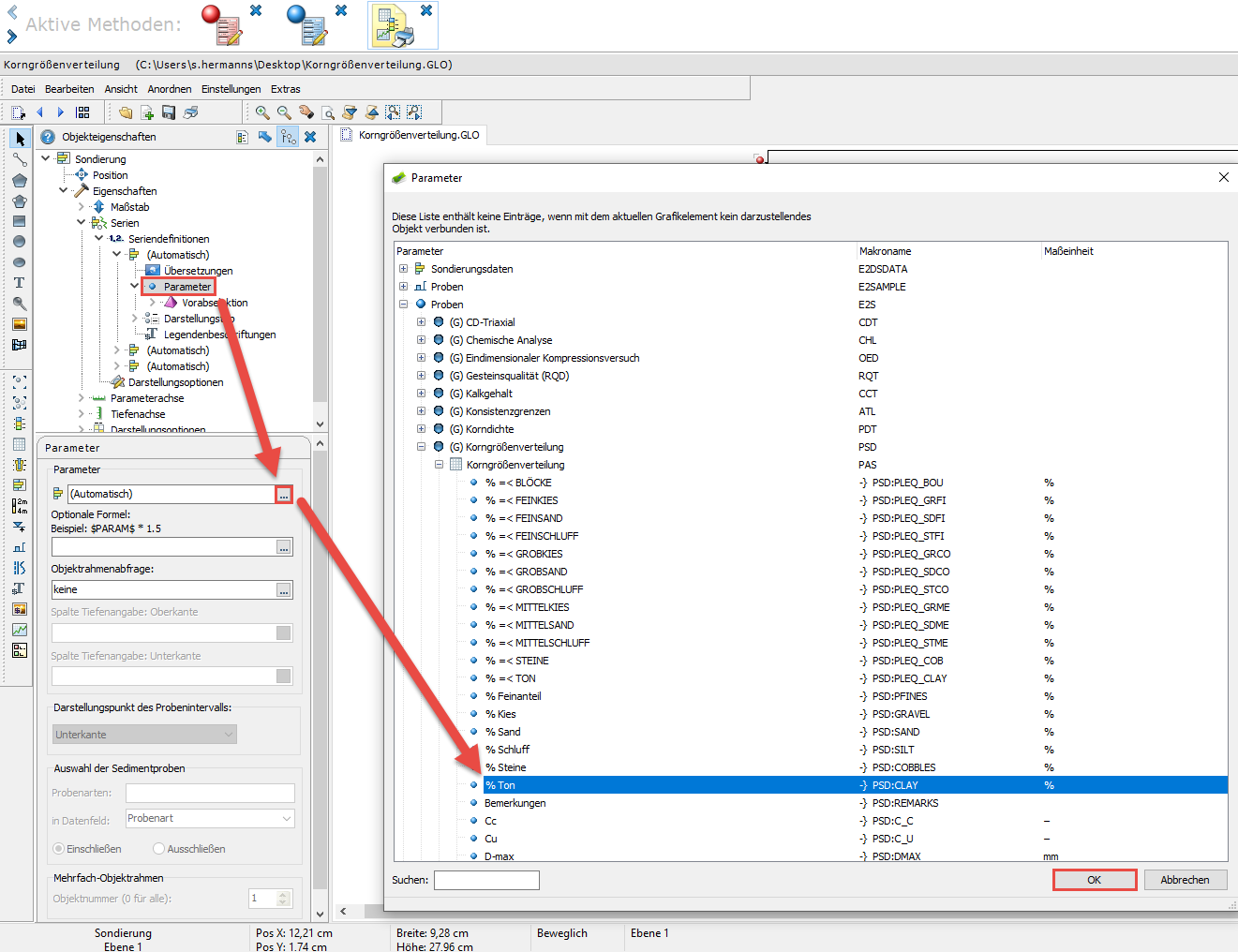

Wählen Sie für jede Serie unter „Parameter“ einen Korngrößenanteil aus.

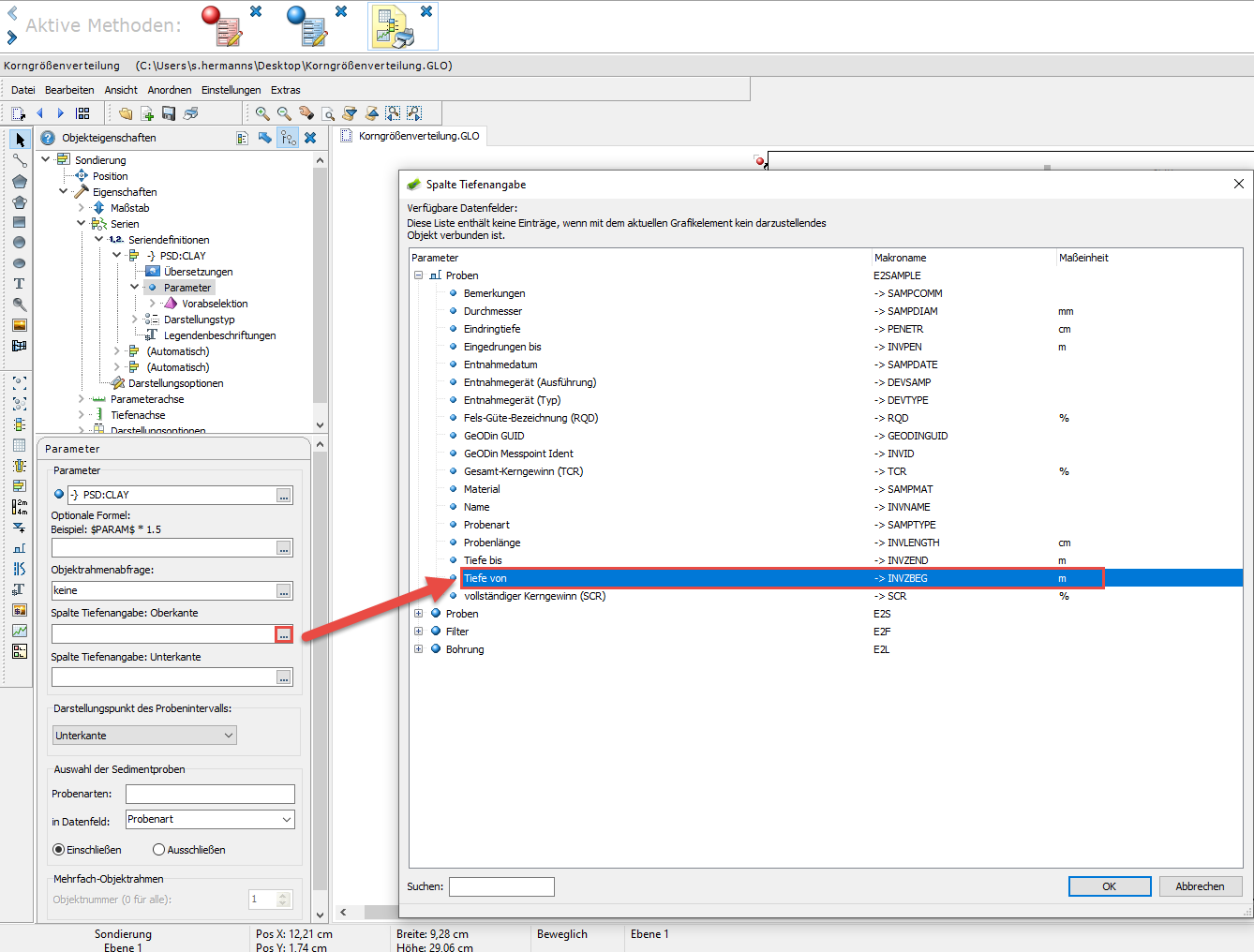

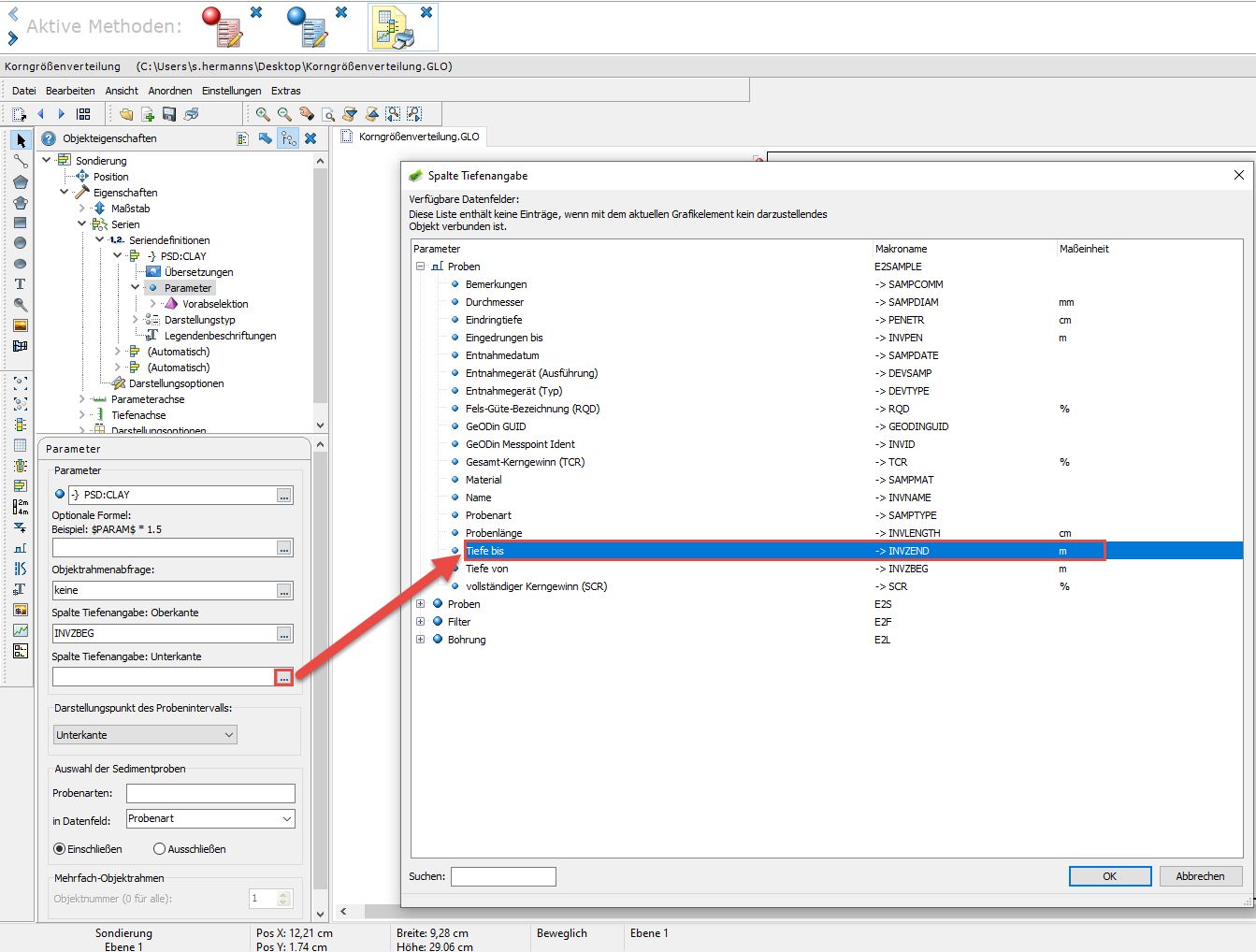

Definieren Sie anschließend das Tiefenintervall (Ober- und Unterkante) Ihrer Probe.

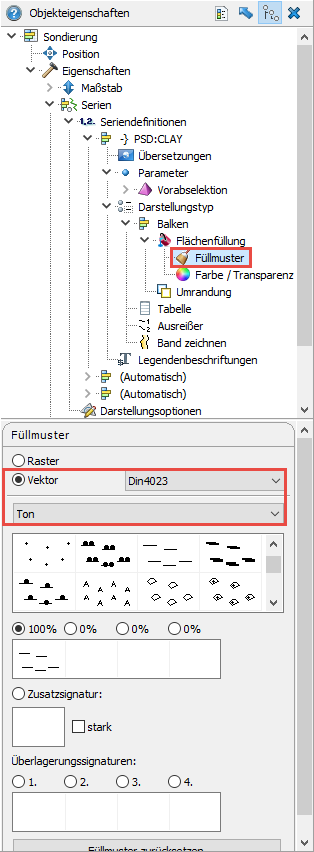

Stellen Sie für jede Serie die gewünschte Darstellung (zum Beispiel die entsprechende Signatur) ein. Navigieren Sie dazu unterhalb der entsprechenden Serie (im Beispiel "PSD:CLAY") zunächst zu dem Zweig „Füllmuster“ und wählen Sie die Option „Vektor“ sowie das passende Füllmuster aus (im Beispiel die Signatur für „Ton“ nach DIN 4023).

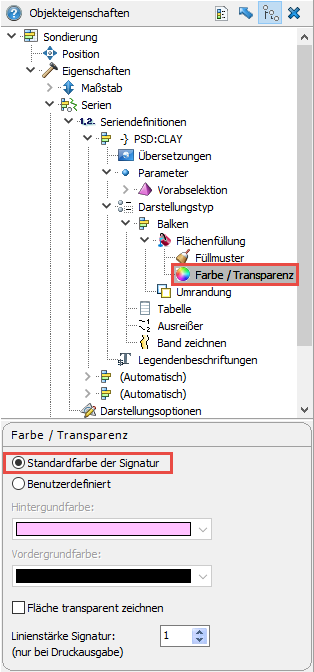

Wechseln Sie nun zu dem Zweig „Farbe / Transparenz“ und wählen Sie Ihre gewünschte Farbe bzw. die Standardfarbe der Signatur aus.

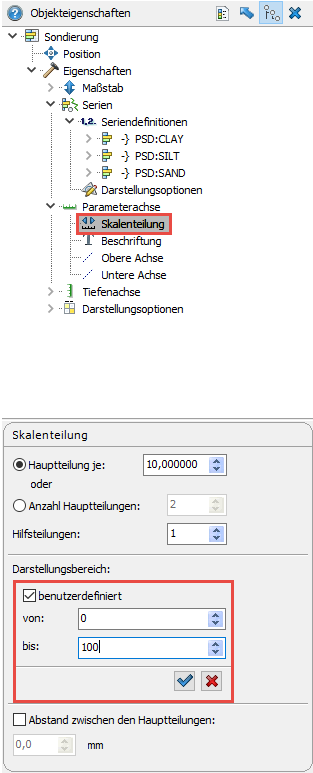

Im nächsten Schritt aktivieren Sie die benutzerdefinierte Darstellung der Parameterachse unter dem Zweig „Skalenteilung“. Da die Anteile im Balkendiagramm zusammen 100% ergeben, muss für die Parameterachse ein Darstellungsbereich von 0 bis 100 gewählt werden.

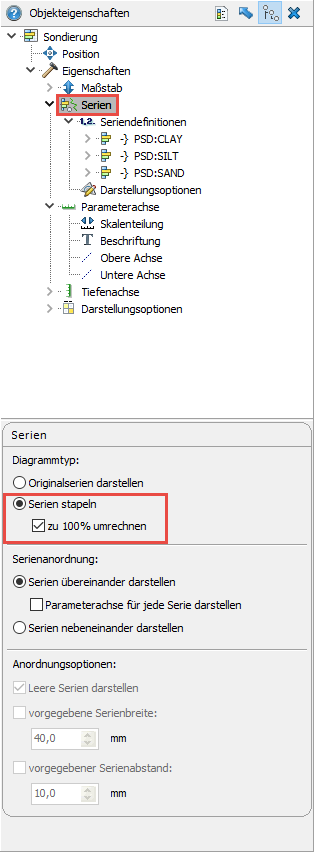

Unter dem Zweig „Serien“ wählen Sie nun den Diagrammtyp „Serien stapeln“ aus und aktivieren außerdem die Option „zu 100% umrechnen“.

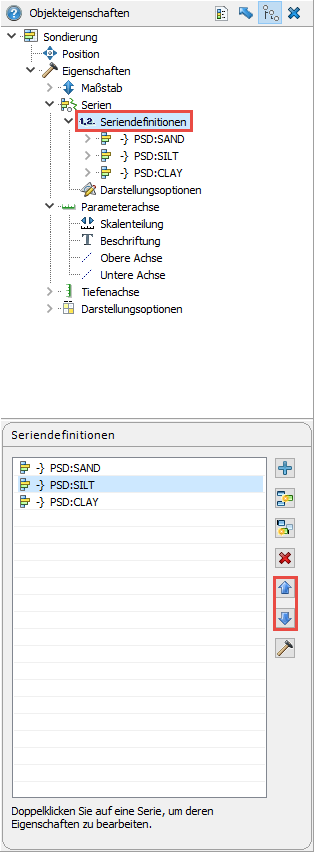

Die Reihenfolge der dargestellten Anteile können Sie am Zweig "Seriendefinitionen" mit Hilfe der blauen Pfeile verändern. Der unterste Eintrag wird im Balkendiagramm am linken Rand dargestellt.

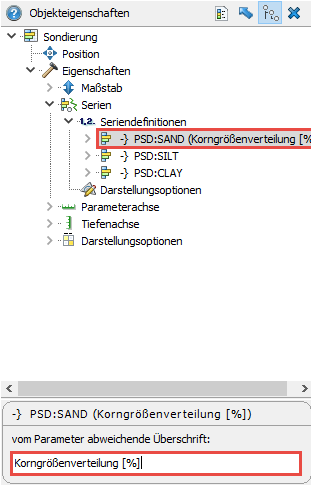

Die Überschrift des Diagramms wird durch die erste Serie definiert. Hier können Sie am Zweig der Serie eine vom Parameter abweichende Überschrift vergeben.

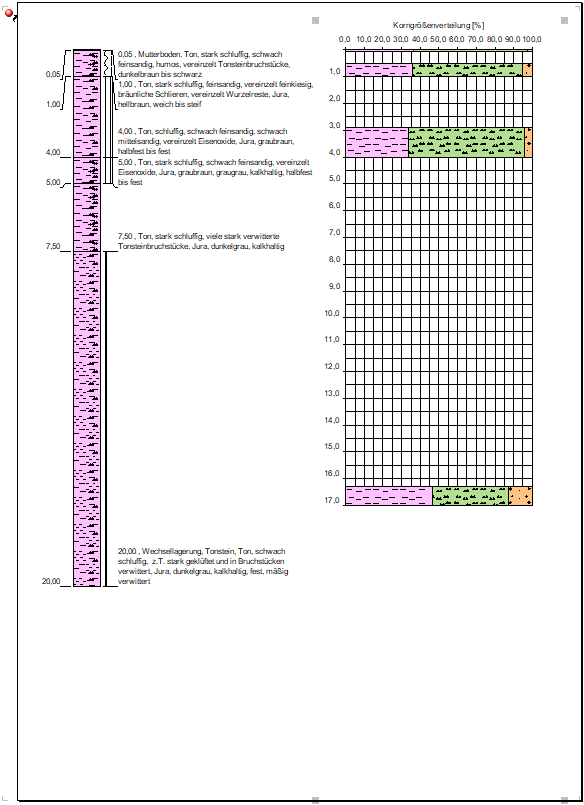

Als Ergebnis erhalten Sie ein Balkendiagramm, welches die Korngrößenverteilung tiefenorientiert darstellt.
