Bodenkundlicher Aufschluss nach KA6

Inhaltsverzeichnis

• Checkliste
• Merkmale
  • Hierarchische Wörterbücher
  • Abhängigkeiten in Wörterbüchern
  • Kombination von Schlüsseln
  • Quantifizierung von Schlüsseln
  • Formeln
  • Druckvorlagen (Layouts)
• Anwendung
• Datenbanktabellen
• Versionshinweise
  • Version 15.0.0

Die Bodenkundliche Kartieranleitung KA6 (6. Auflage, erschienen am 30. Juli 2024) ist die verbindliche Grundlage zur Bodenkartierung und Erhebung von Bodendaten in Deutschland und löst die KA5 von 2005 ab.
Sie beinhaltet tiefgreifende Änderungen in Bodensystematik, Horizontdefinitionen, Substratsystematik sowie erhobenen Zusatzdaten.
Diese GeoDin-Objektart bildet die Feldaufnahme und Datenerfassung gemäß KA6 vollständig nach.

Checkliste:

Diese Objektart "Bodenkundlicher Aufschluss nach KA6" [KA6LOCAT] umfasst:

Merkmale

Diese Objektart ermöglicht die vollständige Abbildung der neuen KA6‑Struktur, insbesondere:

• Diagnostische Horizonte als zentrales Element der neuen Bodensystematik
• Überarbeitete Horizontsymbole und neue Klassifikationen
• Erweiterte Substratsystematik und vereinfachte Darstellung für substratdominierte Böden
• Neue und aktualisierte Bodentypen
• Erfassung von Humusformensystematik

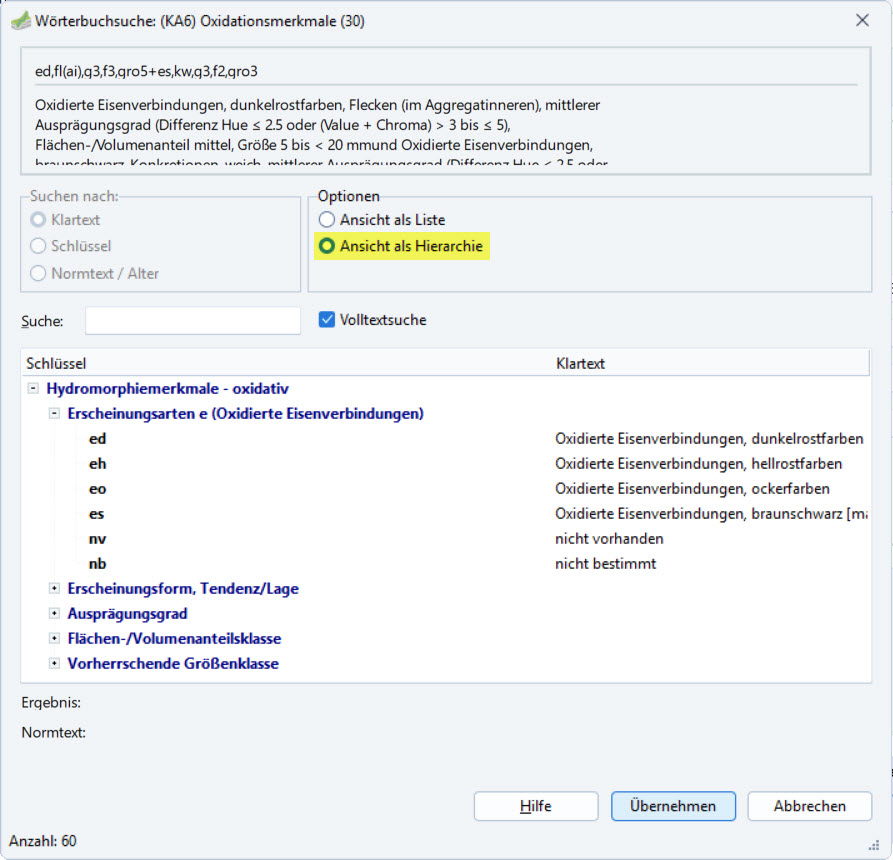

Hierarchische Wörterbücher

Die meisten Wörterbücher der Objektart "Bodenkundlicher Aufschluss nach KA6" [KA6LOCAT] besitzen eine hierarchische Struktur. Einzelne Schlüssel sind dabei thematisch gruppiert. Diese Hierarchie dient jedoch ausschließlich der Übersichtlichkeit und hat keinen Einfluss auf die Eingabe: Sie schränkt also nicht ein, welche Schlüssel verwendet oder wie sie kombiniert werden dürfen.

Abhängigkeiten in Wörterbüchern

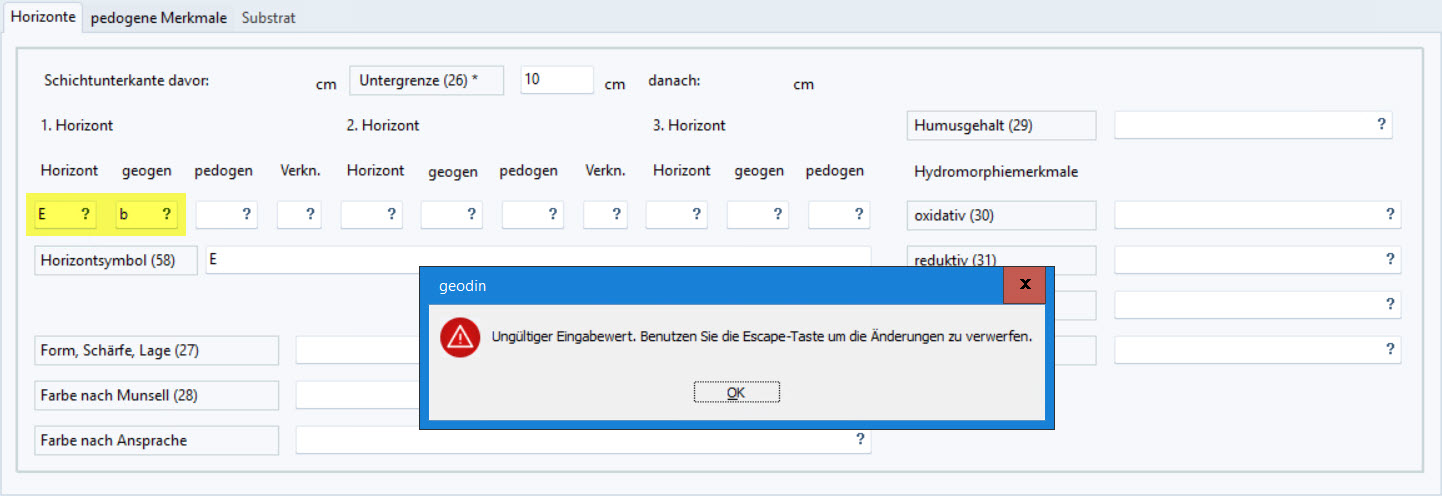

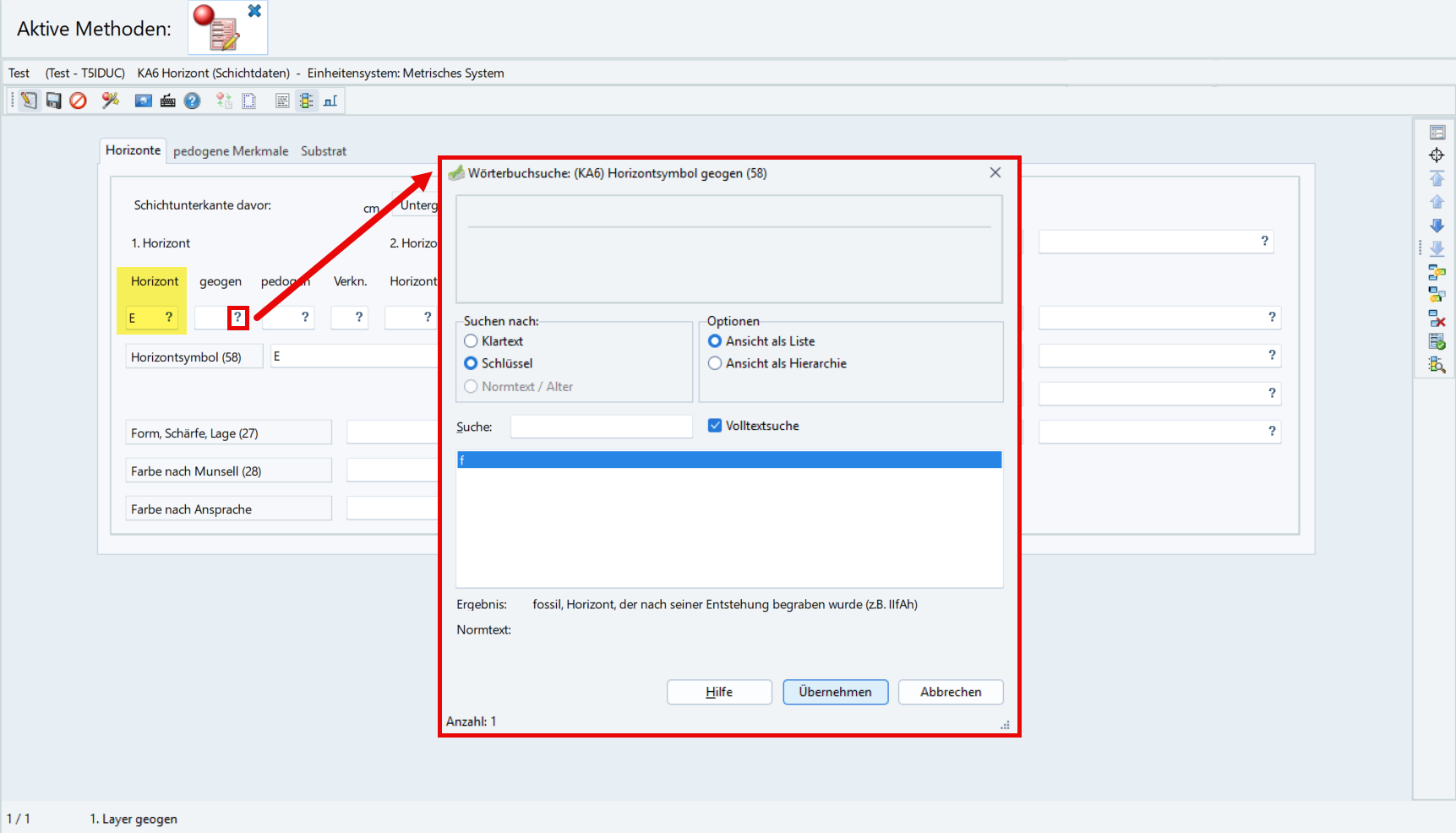

Für die Wörterbücher zur Erfassung des Horizontsymbols (Hauptsymbol und geogene/pedogene Zusatzsymbole) bestehen inhaltliche Abhängigkeiten zwischen einzelnen Schlüsseln. Die Eingabe ist dadurch nur in normgerechten Kombinationen möglich (siehe Screenshot).

Kombination von Schlüsseln

Die Schlüssel der jeweiligen Erscheinungsart und die merkmalbeschreibenden Zusatzangaben Erscheinungsform, Ausprägungsgrad, Flächenanteil- und Größenklasse können miteinander kombiniert werden (siehe auch Hierarchische Wörterbücher).

Diese Eingabe betrifft folgende Felder:

• Bodenoberfläche (22)
• Farbe nach Munsel (28)
• Hydromorphiemerkmale oxidativ (30)
• Hydromorphiemerkmale reduktiv (31)
• Weitere pedogene Merkmale (34)
• Hohlräume: Röhren, Gänge, Risse (39)
• Wurzelverteilung (41b)
• Beimengungen (53)
• Besondere Strukturen (54)

Die Einträge werden immer in derselben Reihenfolge ohne Leerzeichen aufgebaut:

1. Erscheinungsart
2. Erscheinungsform, direkt mit Komma angehängt oder in Klammern nachgestellt
3. Ausprägungsgrad, mit Komma angehängt
4. Flächen-/Volumenanteilklasse, mit Komma angehängt
5. Größenklasse, mit Komma angehängt

Beispiel:
rb,dif,g3,f7
Reduzierte Eisenverbindungen/Bleichung, nassgebleicht, diffus,
mittlerer Ausprägungsgrad (Differenz Hue 5 2.5 oder [Value + Chroma] > 3 bis 5 5),
Flächen-/Volumenanteil überwiegend

ed,fl(ai),g3,f3,gro5+es,kw,g3,f2,gro3
Oxidierte Eisenverbindungen, Flecken (im Aggregatinneren),
mittlerer Ausprägungsgrad (Differenz Hue 5 2.5 oder [Value + Chroma]> 3 bis 5 5),
Flächen-/Volumenanteil gering, Größe 5 bis < 20 mm und oxidierte Eisenverbindungen, braunschwarz, Konkretionen, weich, mittlerer Ausprägungsgrad, Flächen-/Volumenanteil gering, Größe 1 bis < 2 mm

Quantifizierung von Schlüsseln

Einigen Schlüsseln können während der Eingabe Ziffern angehängt werden, um Begriffe quantitativ oder qualitativ weiter zu präzisieren.

Beispiel - Wörterbuch "(KA6) Reliefformtyp einfach (14)":

Formeln

Die Objektart enthält automatisch berechnete Eingabefelder, in denen Werte aus anderen Eingabefeldern kombiniert werden.

Beispiel:

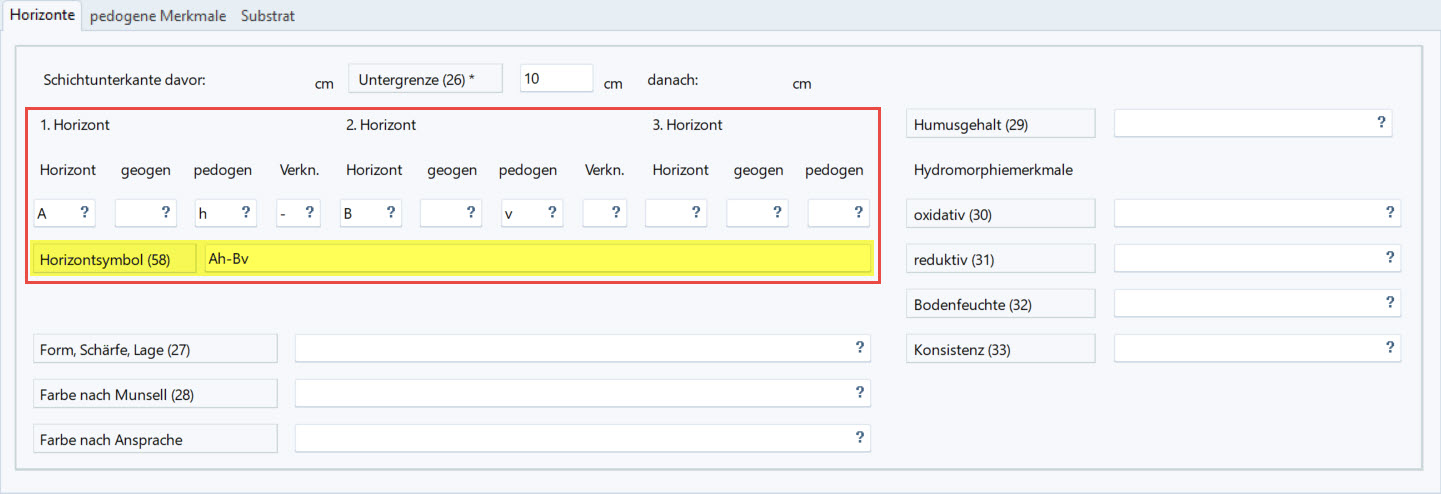

Der Wert im Feld "Hoizontsymbol gesamt (58)" ergibt sich aus der Summe der drei Einzelwerte für den ersten, zweiten und dritten Horizont (siehe Screenshot).

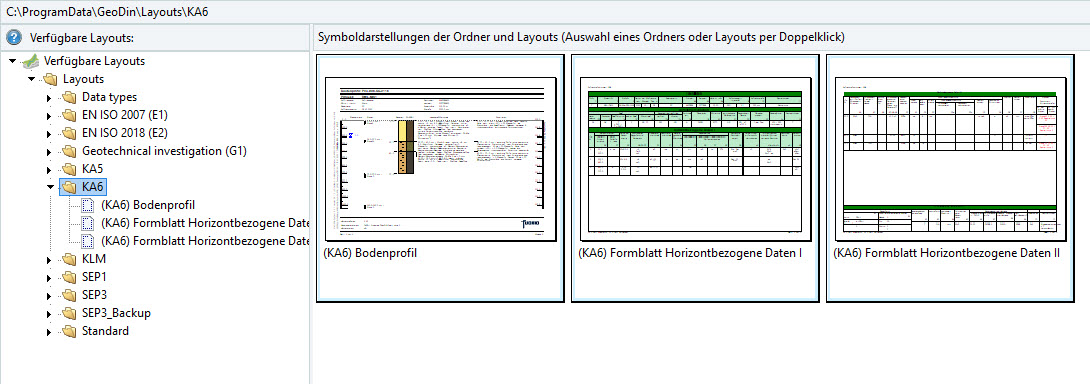

Druckvorlagen (Layouts)

Die Objektart wird mit drei GeoDin-Layouts zur Datenvisualisierung ausgeliefert:

• Bodenprofil
• Formblatt Horizontbezogene Daten I
• Formblatt Horizontbezogene Daten II

Anwendung

Die Objektart eignet sich für:

• Bodenprofilaufnahme im Gelände
• Bodenkartierung (Landesaufnahme, Baugrund, Umwelt, Landwirtschaft)
• Dokumentation von Bodenstratifizierung
• Erhebung und Verarbeitung diagnostischer Horizonte
• Substratklassifikation
• Anthropogene und periglaziale Lagen
• Datengrundlage für Altlasten, Bodenschutz und Raumplanung

Offizielle Anwendungen werden durch KA6 genannt:

• Bodenkundliche Landesaufnahme
• Begleitung bautechnischer Maßnahmen
• Fachliche Dokumentation in Umwelt und Bauwesen

Datenbanktabellen

Versionshinweise

Version 15.0.0:

• Erste Version der Objektart "Bodenkundlicher Aufschluss nach KA6" [KA6LOCAT], veröffentlicht am 18.06.2026
• Verwendung ab GeoDin 15.6 oder höher (nicht kompatibel mit älteren GeoDin-Versionen)
