Aufschluss Bohrdatenbank SEP 3

Inhaltsverzeichnis:

• Checkliste
• Merkmale
• Anwendung
• Datenbanktabellen
• Versionshinweise
  • Version 3.5.4
  • Version 3.5.5
  • Version 3.6.7
  • Version 3.6.8

Die Objektart "Aufschluss Bohrdatenbank SEP 3" [ABDBSEP3] wurde in Zusammenarbeit mit dem Niedersächsischen Landesamt für Bergbau, Energie und Geologie (LBEG) entwickelt. Die Abkürzung SEP steht für Schichterfassungsprogramm. Bei SEP 3 handelt es sich um eine standardisierte Formatbeschreibung, die nicht vom Nutzer verändert werden kann.

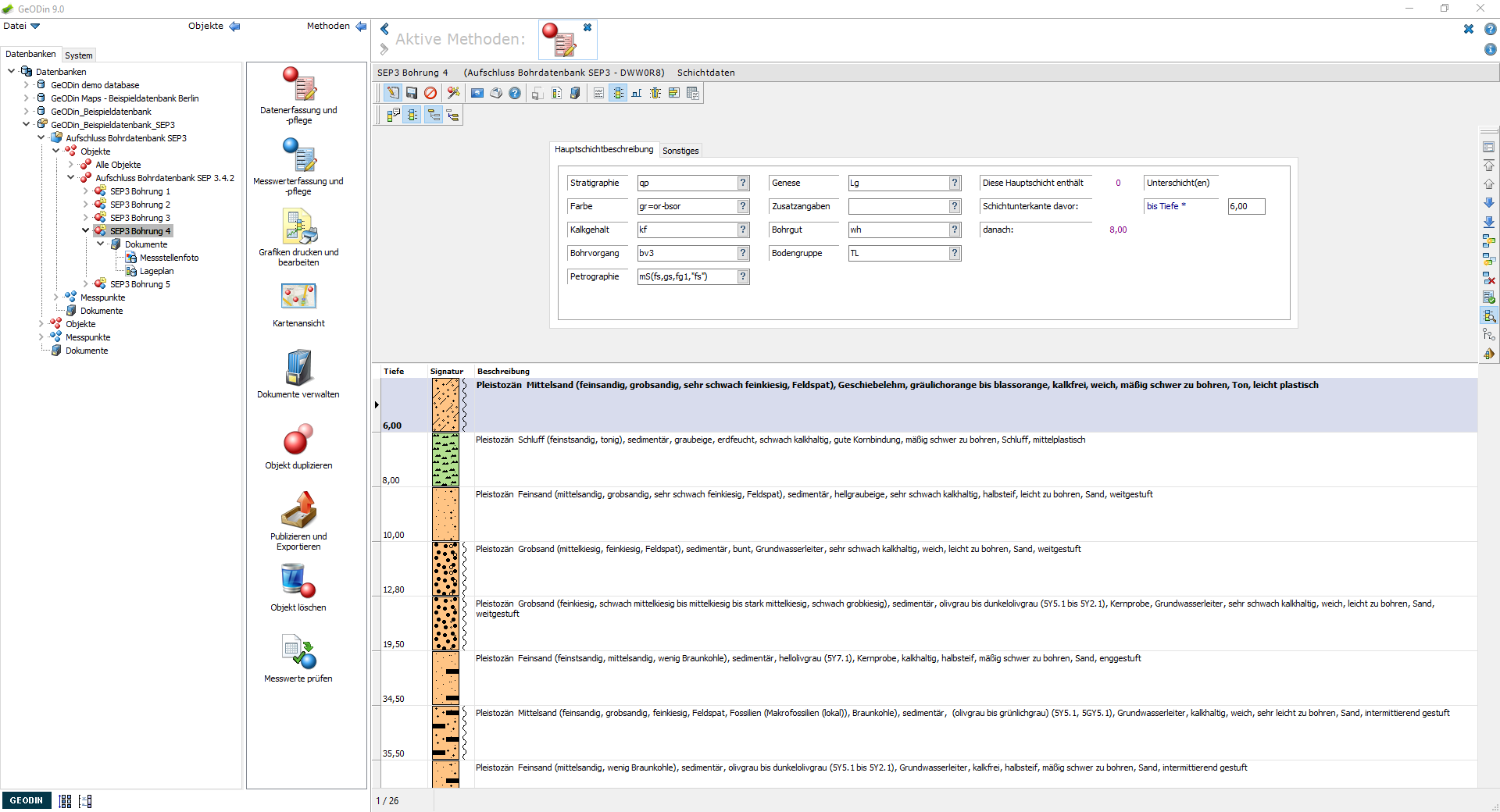

SEP 3-Schichtdatenerfassung in GeoDin

Checkliste:

• Stammdaten
• Zusätzliche Stammdaten (Profiltypen, Archivdaten)
• Schichtdaten versioniert (Schichttiteldaten, Schichtdaten, Subschichten)
• Probendaten
• Ausbaudaten inkl. Messstellen

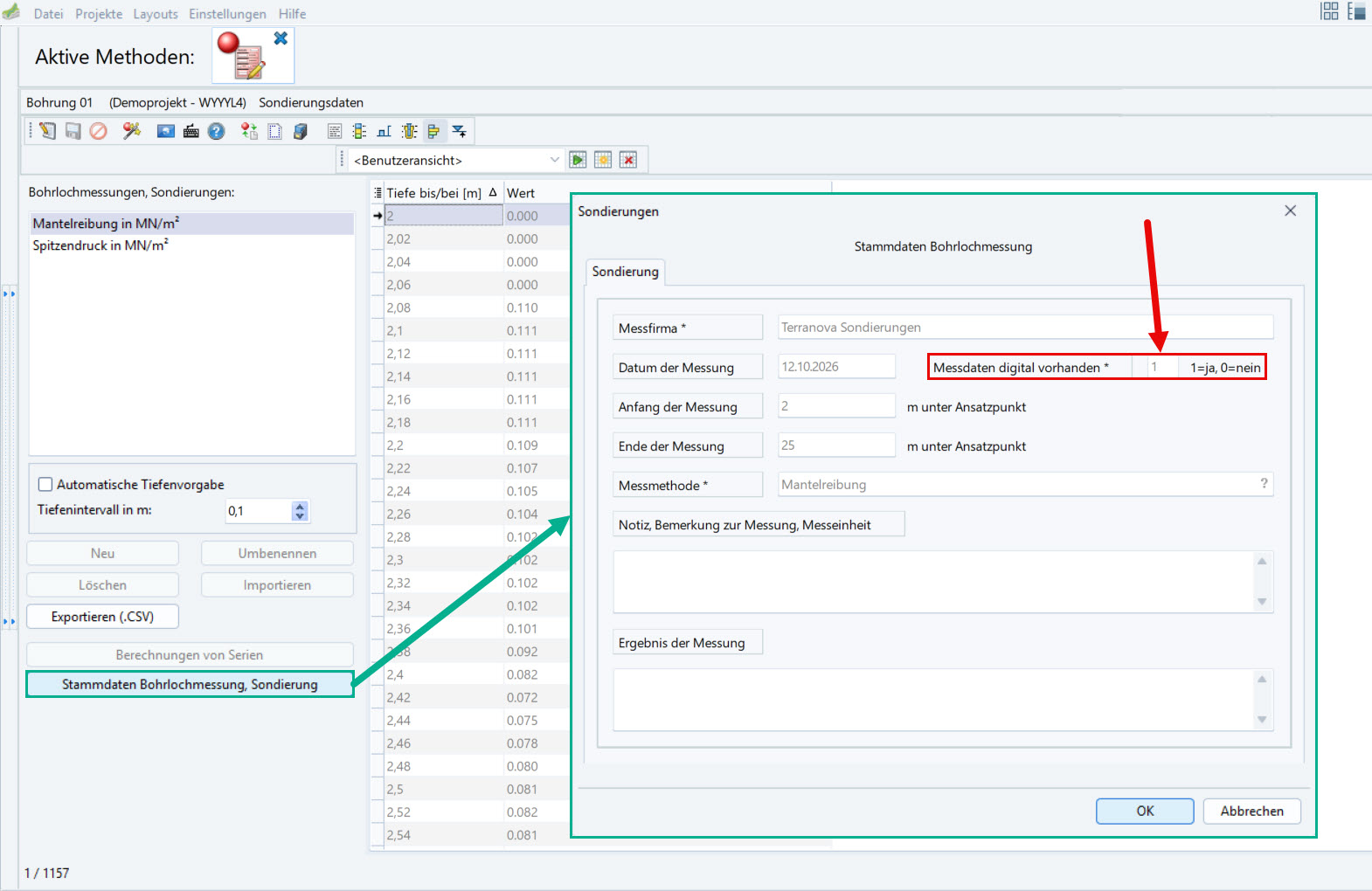

• Sondierungen (CPT, SPT etc.)
• Grundwasser
• Deutscher Standard
• keine Anpassung von Masken & Wörterbüchern möglich
• kompatibel mit Version 9

Merkmale

Die Schichtdaten umfassen Angaben zur Petrographie, Genese, Stratigraphie, Farbe sowie Zusatzangaben und Interpretationsfelder. Außerdem können Kalkgehalt, die Beschaffenheit nach Bohrgut & Bohrvorgang, die Bodengruppe sowie weitere ergänzende Bemerkungen erfasst werden. In einem Objekt ist das Anlegen mehrerer Schichtenverzeichnisse möglich. Haupt- und Unterschichten werden separat erfasst. Die verwendbaren Einträge (Codes, Begriffe) werden durch den Symbolschlüssel Geologie festgelegt. Vorgefertigte Layouts ermöglichen die Datenausgabe als Formblatt nach DIN 4022.

Anwendung

SEP 3 wird von einem Großteil der deutschen Landesbehörden zur Erfassung geologischer Bohrungen verwendet. Darüber hinaus findet die Objektart Anwendung bei der Verwaltung von Messstellen und Messnetzen sowie im Monitoring- und Altlastenbereich (Erkundung, Sanierung). Für alle Bundesländer, die SEP 3 benutzen, kann das Land der Datenerfassung eingestellt werden. Wörterbücher werden dadurch ggf. auszugsweise angeboten. Eigene Erfassungsmasken (bis Version 3.5.5) existieren für das Landesamt für Umwelt, Naturschutz und Geologie (LUNG) in Mecklenburg-Vorpommern, das Landesamt für Landwirtschaft, Umwelt und ländliche Räume (LLUR) in Schleswig-Holstein, die Senatsverwaltung Berlin und die Landesanstalt für Altlastenfreistellung (LAF) des Landes Sachsen-Anhalt.

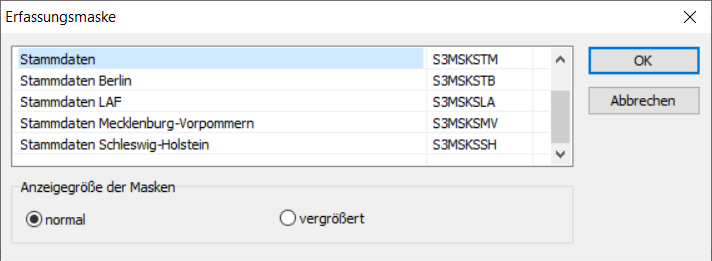

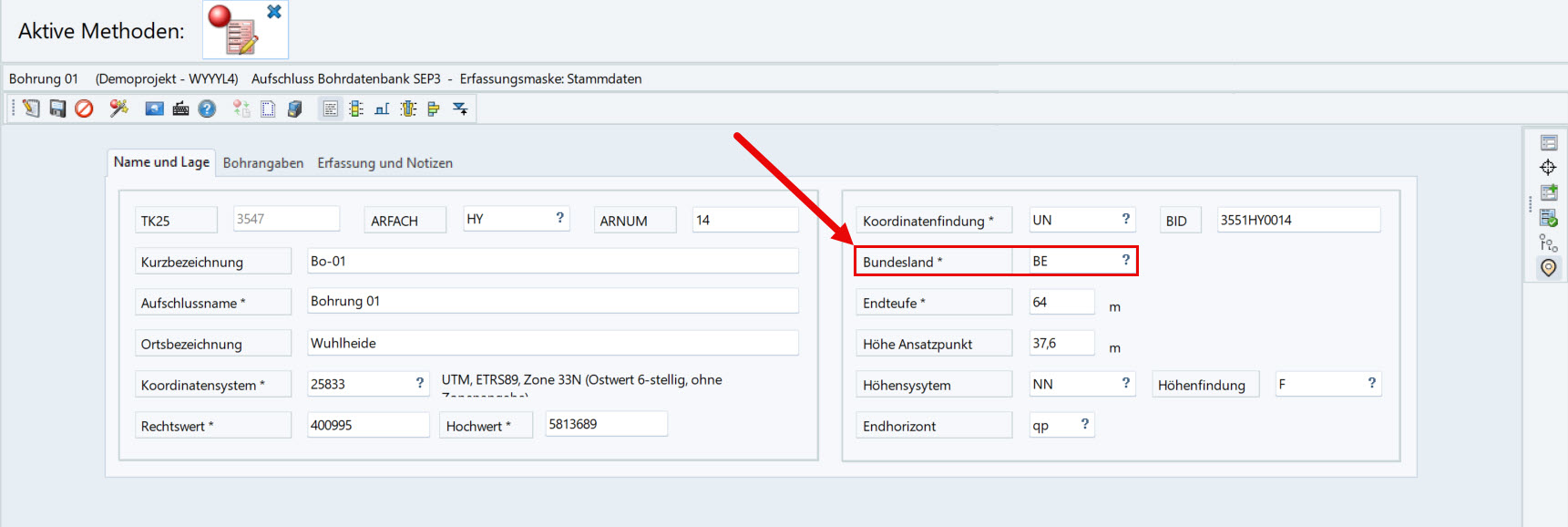

Unterschiedliche Erfassungsmasken der Stammdaten für SEP 3 (bis Version 3.5.5)

Datenbanktabellen

Versionshinweise

Version 3.5.4:

• Erweiterung des Feldes "EPSG-Code für GeoDin-Standardfunktionen" [EPSG] mit einem Wörterbuch
• Anpassung der Stammdatenmasken bezüglich der Erfassung des Koordinatensystems

Version 3.5.5:

• Übernahme der durch das LBEG vorgegebenen Wörterbücher
  • Änderung folgender Schlüssel für das Wörterbuch "(SEP3) Genese" [S3GENES]:
    • agglomeratisch: agg -> aggl
    • anatektisch: an -> ana

Mithilfe der GeoDin-Methode "Klassifizieren und Berechnen" auf Ebene das Knotens "Aufschluss Bohrdatenbank SEP3" können Sie Ihre Datenbanken hinsichtlich der durch das LBEG geänderten Schlüssel prüfen und ggf. anpassen:

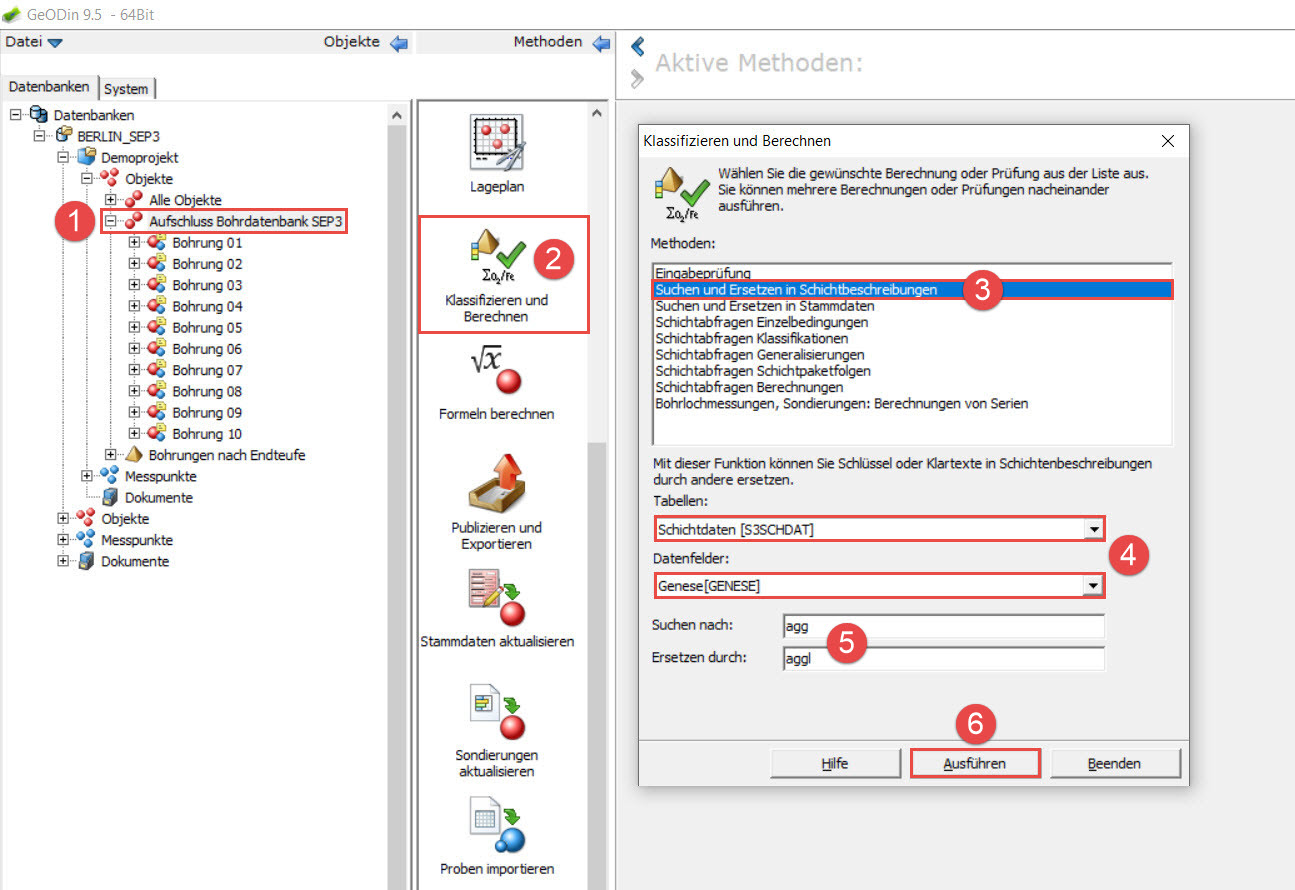

Korrektur der durch das LBEG geänderten Genese-Kürzel

Version 3.6.7:

• Überarbeitung der Stammdatenmaske [S3MSKSTM]:
  • Entpflichtung der Parameter:
    • Höhe des Bohransatzpunktes (ZCOORDB)
    • Archivfachbereich (ARFACH)
    • Art der Höhenfindung (HFIND)
    • Höhensystem (HSYS)
    • Autor des Bohrprotokolls (AUTOR)
    • Vertraulichkeit der Schichtdaten (VERTR)
    • Nummer der TK25 (TK25)
  • neue Pflichtfelder:
    • Datum des Bohrendes (BZEITE)
    • EPSG-Code für GeoDin-Standardfunktionen (EPSG)
  • Felder aufgenommen:
    • Bohrungsschlüssel (BID)
  • Felder entfernt:
    • Enddurchmesser (ENDDURCHM)
• Änderung folgender Vorgabewerte:
  • Vertraulichkeit der Schichtdaten (VERTR) mit F (unmittelbar nach §§ 23, 24 oder § 30 GeoID) belegt
  • Höhensystem (HSYS) mit NHN (Normalhöhennull [bezogen auf DHHN92]) statt NN (Normalhöhennull 1985 [bezogen auf DHHN85]) belegt

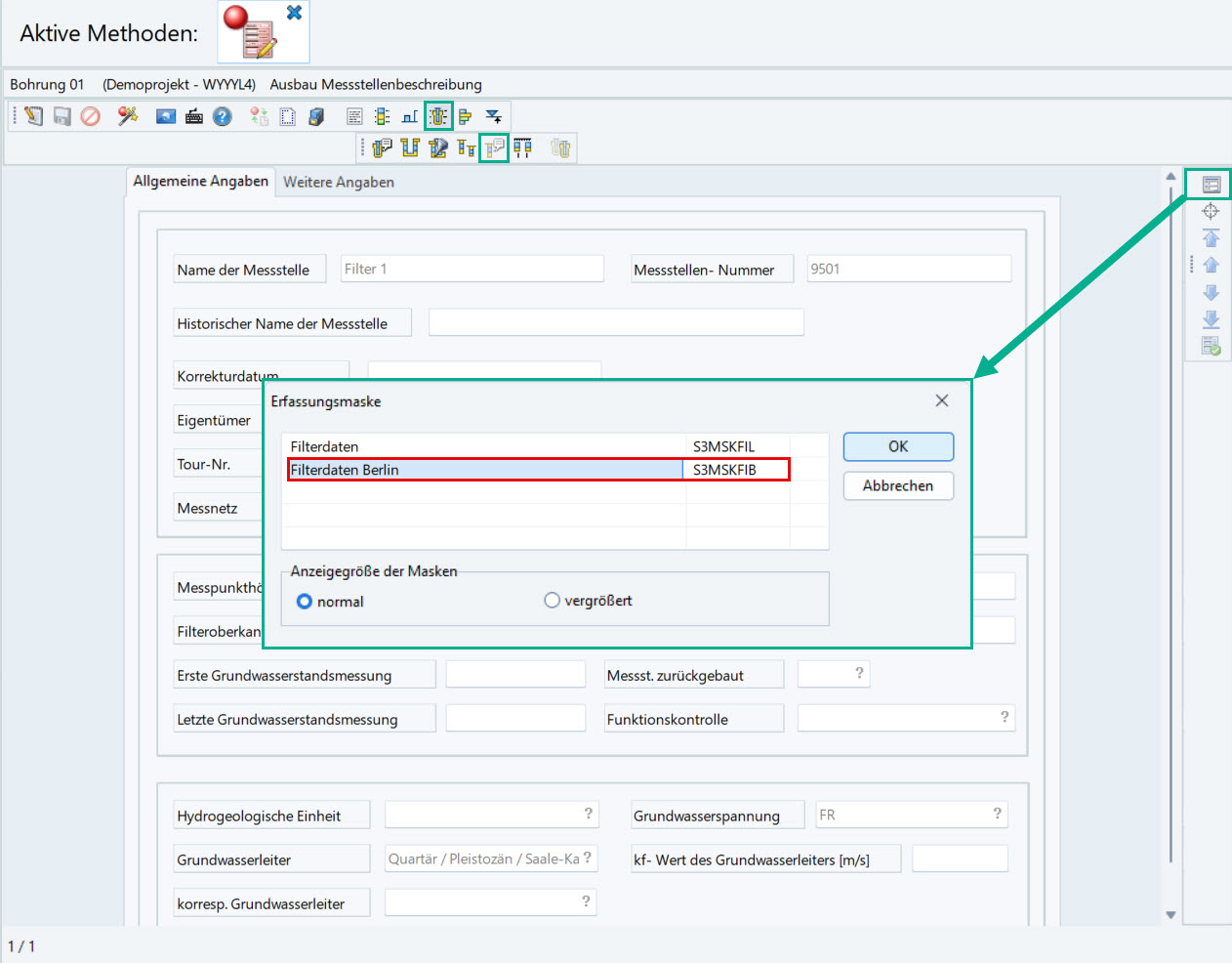

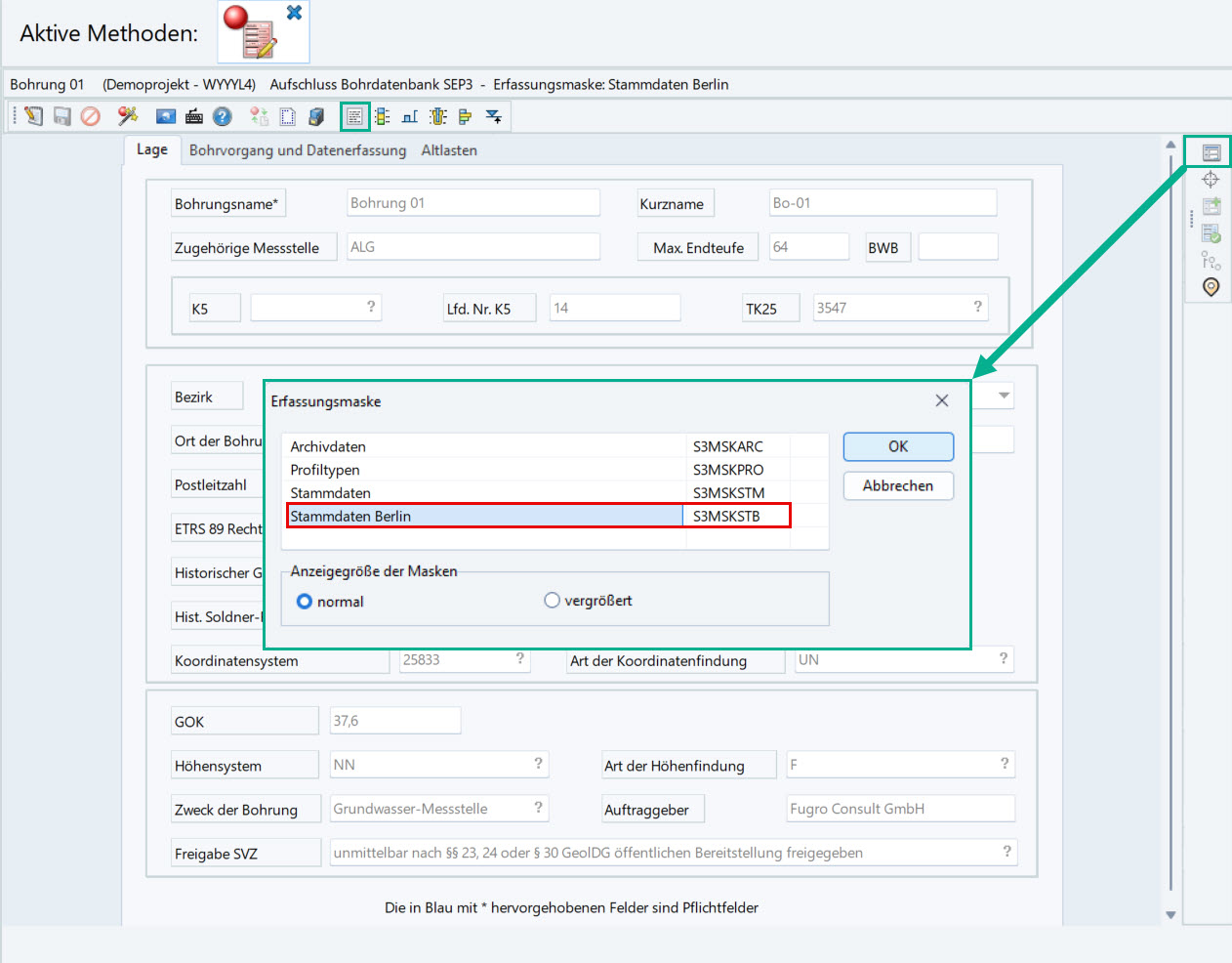

• Entfernen der Stammdatenmasken* für Berlin [S3MSKSTB] Mecklenburg-Vorpommern [S3MSKSMV], Schleswig-Holstein [S3MSKSSH] und LAF [S3MSKSLA] sowie Filterdaten Berlin [S3MSKFIB] (*bei einem Update von einer älteren SEP3-Version bleiben die betreffenden Masken erhalten)
• Übernahme der durch das LBEG vorgegebenen Wörterbücher (2024)

Version 3.6.8:

• Überarbeitung der Stammdatenmaske [S3MSKSTM]:

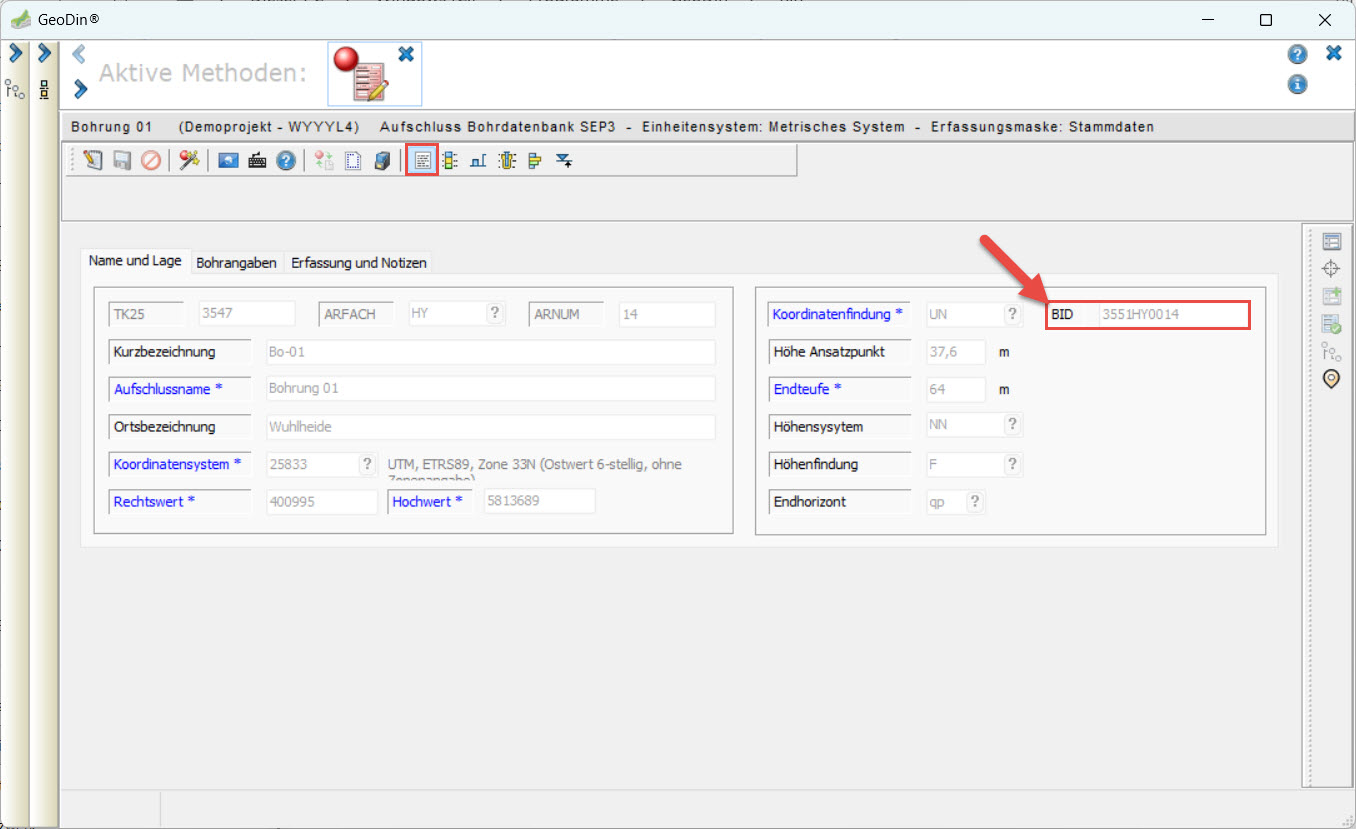

  • Das Feld "Bohrungsschlüssel" [BID] wird nun auf der Maske angezeigt:

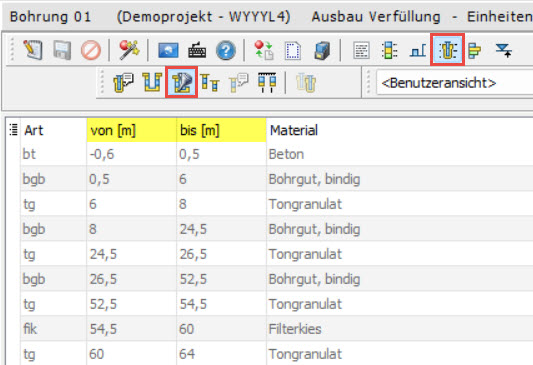

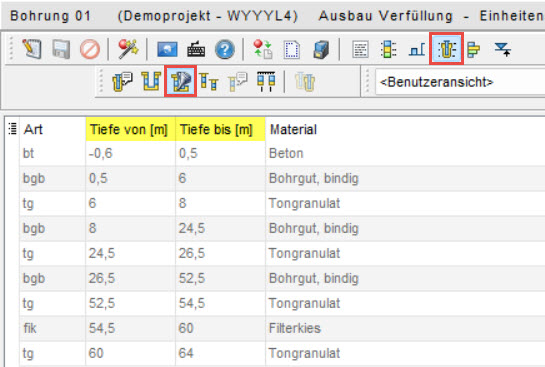

• Parameter "von" [VFBEG] und "bis" [VFEND] in der Tabelle "Ausbau Verfüllung" [S3ASBVF] wurden in "Tiefe von" und "Tiefe bis" umbenannt

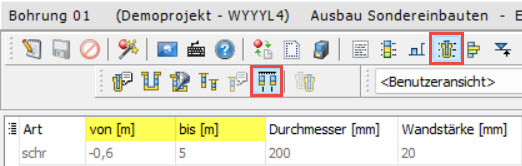

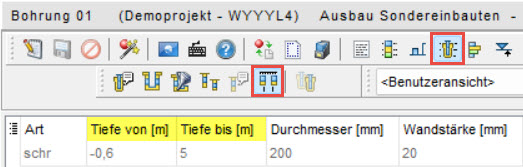

• Parameter "von" [ELBEG] und "bis" [ELEND] in der Tabelle "Ausbau Sondereinbauten" [S3ASBSE] wurden in "Tiefe von" und "Tiefe bis" umbenannt

• Anpassung der Signaturdatei (DIN4023.SGN) gemäß den Farbwerten der DIN 4023:2023-02
• Anpassung der Signaturen für die Norm "DIN (deutsch)" gemäß den Farbwerten der DIN 4023:2023-02 in folgenden Wörterbüchern:
  • Petrographie (Wörterbuch "(SEP3) Petrographie" [S3PETRO])
  • Genese (Wörterbuch "(SEP3) Genese" [S3GENES])
  • Ausbau Verfüllung (Wörterbuch "(SEP3) Verfüllung" [S3ASBVF]), ausgenommen:
    • Dämmer (Schlüssel: dae) unverändert
• Anpassung der Intensitäten von Signaturen für folgende Wörterbucheinträge:
  • Petrographie (Wörterbuch "(SEP3) Petrographie" [S3PETRO]):
    • Änderung der Intensität von 0 (keine Darstellung) auf 10 (= Hauptkomponente) für: *Adr, *F, *Kk, +DrF, +DrQ, +GbF, +GbQ, +GrA, +MzDrF, +MzDrQ, +MzF, +MzGbF, +MzGbQ, +MzQ, +MzSyF, +Q, +QKt, +SyA, +SyF, +SyFA, +SyQ, +SyQA, Fds, Fls, Gds, Gvor, Ksa, Ksam, Ksas, Ktf, Sbrk, Tr, Tra, Ub, Us
    • Änderung der Intensität von 2 (= Nebenkomponente) auf 10 (= Hauptkomponente) für: Fig, Fit
    • Änderung der Intensität von 3 (= Nebenkomponente) auf 10 (= Hauptkomponente) für: Fim
    • Änderung der Intensität von 4 (= Nebenkomponente) auf 10 (= Hauptkomponente) für: Fiu
  • Genese (Wörterbuch "(SEP3) Genese" [S3GENES]):
    • Änderung der Intensität von 0 (keine Darstellung) auf 10 (= Hauptkomponente) für: Mbo
    • Änderung der Intensität von 10 (= Hauptkomponente) auf 0 (keine Darstellung) für: z
• Übernahme der durch das LBEG vorgegebenen Wörterbücher (2025):

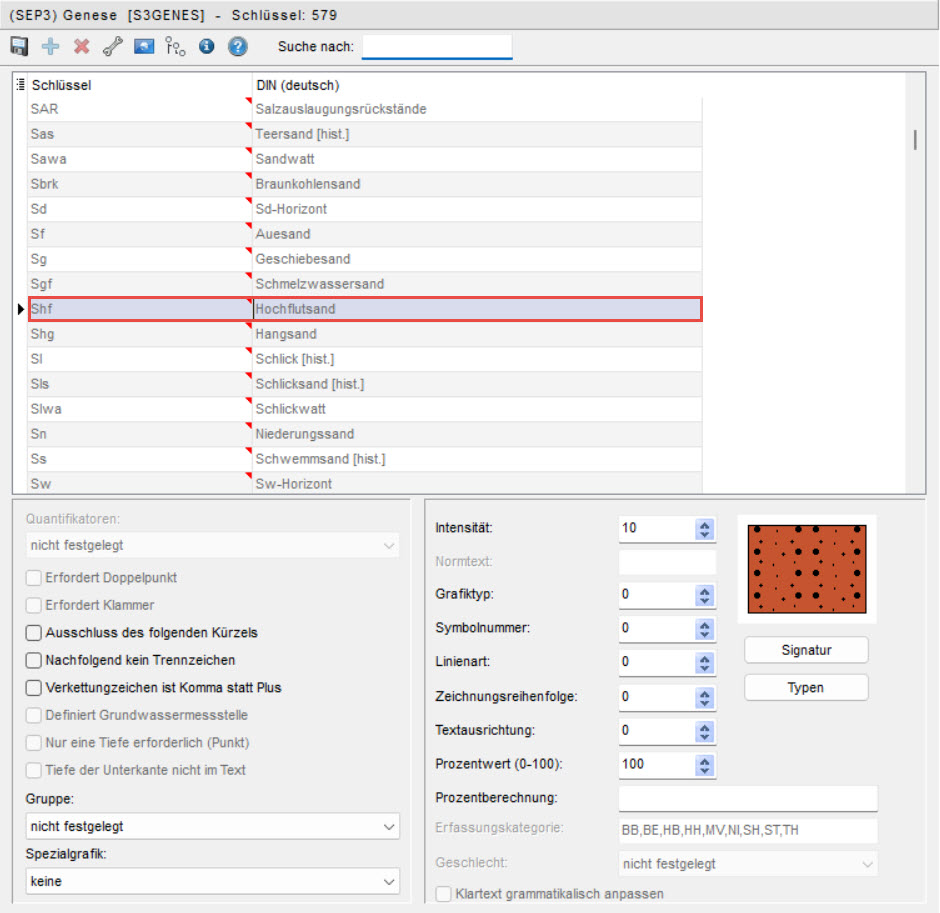

  • Neuer Schlüssel im Wörterbuch "(SEP3) Genese" [S3GENES]:

    • Hochflutsand: Shf



  • Änderungen folgender Kürzel im Wörterbuch "(SEP3) Petrographie" [S3PETRO]:

    	alt	neu
    sekundär zementiert	sek	sv
    sekundär anhydritisch	sva	sv(ahy)
    sekundär limonitisch	svb	sv("l")
    sekundär dolomitisch	svd	sv(d)
    sekundär verkieselt	svi	sv(i)
    sekundär kalzitisch	svk	sv(k)
    sekundär pyritisch	svp	sv(py)

  • Löschung folgender Kürzel aus dem Wörterbuch "(SEP3) Stratigraphie" [S3STRAT], betrifft nur die Datenerfassung für die Bundesländer Berlin und Brandenburg - bei Fragen zum Umgang mit diesen Schlüsseln wenden Sie sich bitte an den Ansprechpartner des Landesamt für Bergbau, Geologie und Rohstoffe (LBGR) Brandenburg:
    • Flöz Klettwitz [Flöz 2]: tmiFKZ
    • Lausitzer Flözhorizonte: tmiLF

  • Änderungen folgender Kürzel im Wörterbuch "(SEP3) Stratigraphie" [S3STRAT], betrifft nur die Datenerfassung für die Bundesländer Berlin und Brandenburg:

    	alt	neu
    Flöz Schlieben	teoFSB	teoSBF
    Schlieben-Hangendsedimente	teoSBb	teoSBH
    Schlieben-Liegendsedimente	teoSBa	teoSBL
    Buchhain Subformation	tmiBH	tmiBRBh
    Lausitzer Flöz 3 (Miozäner Flözhorizont 3)	tmiF3	tmiBRBhF3
    Drebkau Subformation	tmiDB	tmiBRDr
    Welzow Subformation	tmiWZ	tmiBRWz
    Lausitzer Flöz 2 (Miozäner Flözhorizont 2)	tmiF2	tmiBRWzF2
    Miozänes Flöz 1	tmiF1	tmiMEKwF1
    Miozänes Flöz 1 (Mittelbank Flöz 2.2)	tmiFKZm	tmiMEKwF1m
    Miozänes Flöz 1 (Oberbank Flöz 2.3)	tmiFKZo	tmiMEKwF1o
    Miozänes Flöz 1 (Unterbank Flöz 2.1)	tmiFKZu	tmiMEKwF1u
    Flöz Lübbenau [Flöz 4.3]	tmiFLU	tmiSPFLu
    Flöz Striesa	tmiFST	tmiSPFSt
    Lübbenau Subformation	tmiLU	tmiSPLu
    Striesa Subformation	tmiST	tmiSPSt
    Vetschau Subformation	tmiVC	tmiSPVc
    Lausitzer Flöz 4 (Miozäner Flözhorizont 4)	tmiF4	tmiSPVcF4
    Calau Subformation	tolCA	tolRCa
    Flöz Calau	tolFCA	tolRCaF

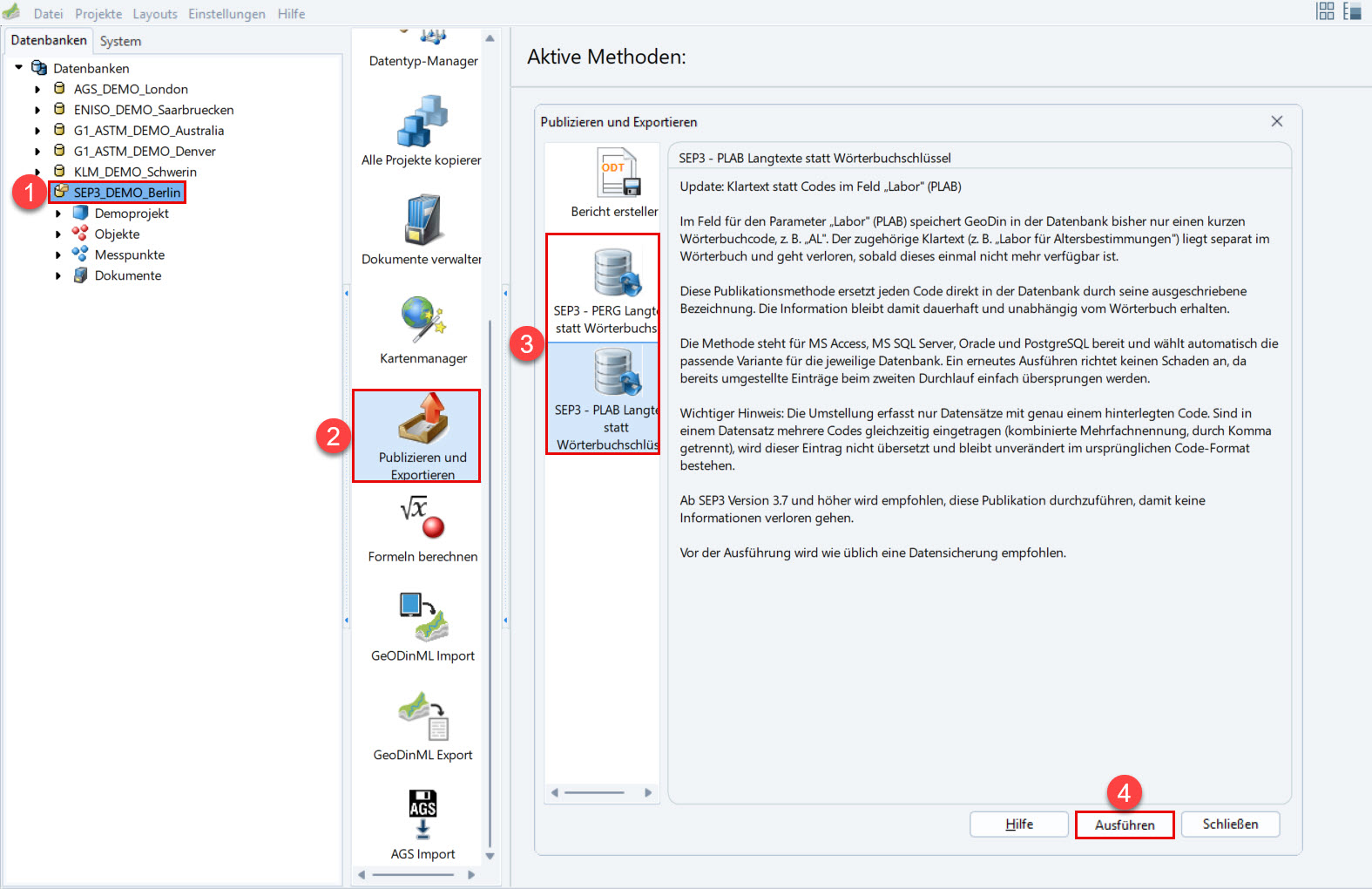

Hinweis: Mithilfe der GeoDin-Methode "Klassifizieren und Berechnen" auf Ebene das Knotens "Aufschluss Bohrdatenbank SEP3" können Sie Ihre Datenbanken hinsichtlich der durch das LBEG geänderten Schlüssel prüfen und ggf. anpassen:

Weiterführende Informationen zu SEP 3 (LBEG):

SEP 3 - Die Schnittstelle zur Bohrdatenbank Niedersachsens
Bohrdatenbank Niedersachsen
Symbolschlüssel Geologie
Software-Downloads (Musterdatenbanken, Tabellenstruktur, Schlüssellisten etc.)

Zusätzliche Informationen zu SEP 3 in unserem Help Center:

Import externer SEP3-Daten mit der SEP3-Austausch-Datenbank
SEP3-Bohrungen in ein anderes Projekt übernehmen (KSYS bereinigen)
