Geotechnische Erkundung EN ISO 22475

Die Objektart "Geotechnische Erkundung EN ISO 22475 (2018)" ermöglicht die Erfassung geologischer und geotechnischer Bohrungen sowie der dazugehörigen Grundwassermessstellen und Brunnen und ist eine Weiterentwicklung der Objektart "Geotechnische Erkundung EN ISO 22475 (2007)". Eingabemasken, Wörterbücher sowie Datentypen für Messwerte und Layouts orientieren sich an den Normen DIN / ÖNORM / BS EN ISO 22475 (2007/2006), DIN / ÖNORM / BS / SN EN ISO 14688-1/2 und 14689 (2020) sowie DIN 4943 (2013).

Für aktuelle Projekte empfehlen wir Ihnen die Verwendung der aktuellen Objektart "Geotechnische Erkundung EN ISO 22475 (2018)" [ENISO002], die für alle GeoDin-Anwender über unseren Server bereitgestellt wird.

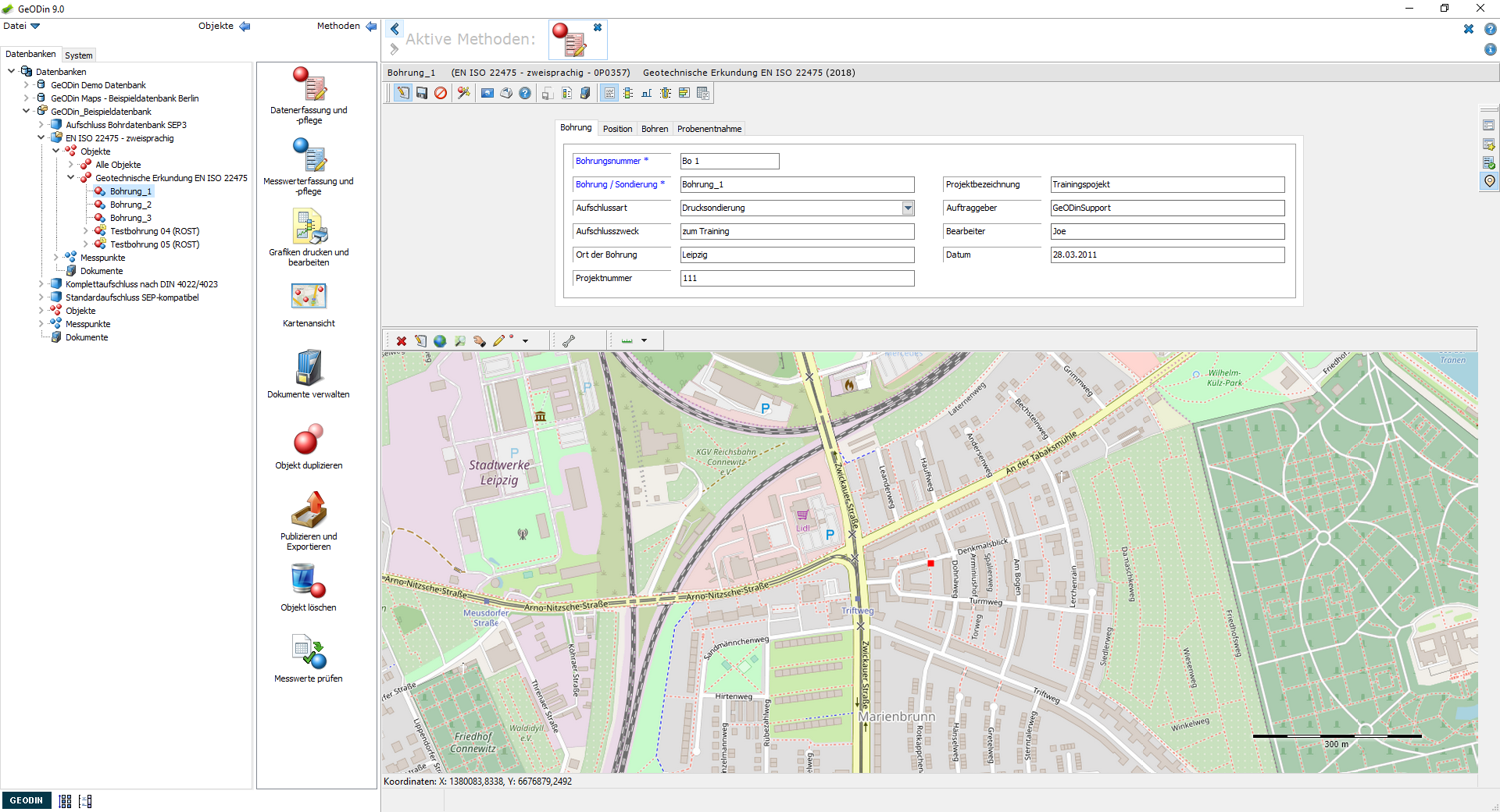

Stammdaten der Objektart "Geotechnische Erkundung EN ISO 22475 (2018)" mit Kartenvorschau

Checkliste:

• Stammdaten (mit zusätzlichen Stammdaten nach DIN 4943)
• Schichtdaten (mit zusätzlichen Masken zur Erfassung von Trennflächen, Zerlegungsgrad, Konsistenz, Verwitterungsgrad, Gesteinsfestigkeit, Felsqualität & Kernmarschgrenzen)
• Probendaten
• Ausbaudaten
• Sondierungen (CPT, SPT etc.)
• Brunnen / Grundwasser
• Bescheide
• internationaler geol. Standard
• bilingual (Deutsch, Englisch)
• anpassbare Wörterbücher & Erfassungsmasken
• kompatibel mit Version 9 (nicht abwärtskompatibel)

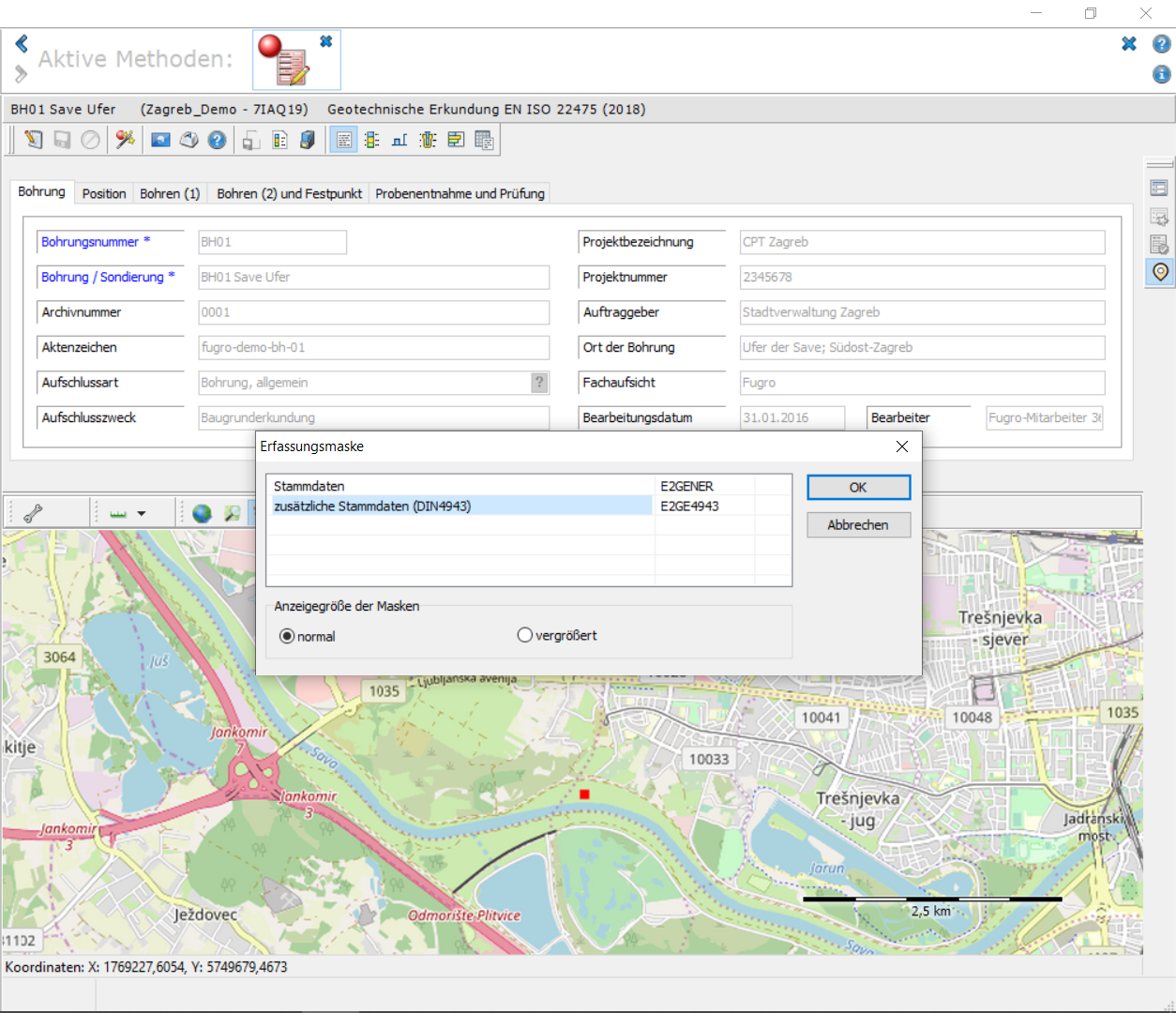

Zusätzliche Stammdaten nach DIN 4943

Merkmale

Unterschiedliche Charakteristika von Boden und Fels wie Trennflächen, Zerlegungsgrad, Konsistenz, Verwitterungsgrad, Gesteinsfestigkeit, Felsqualität und Kernmarschgrenzen können über individuelle Eingabemasken detailliert in Deutsch/Österreichisch und Englisch erfasst werden.

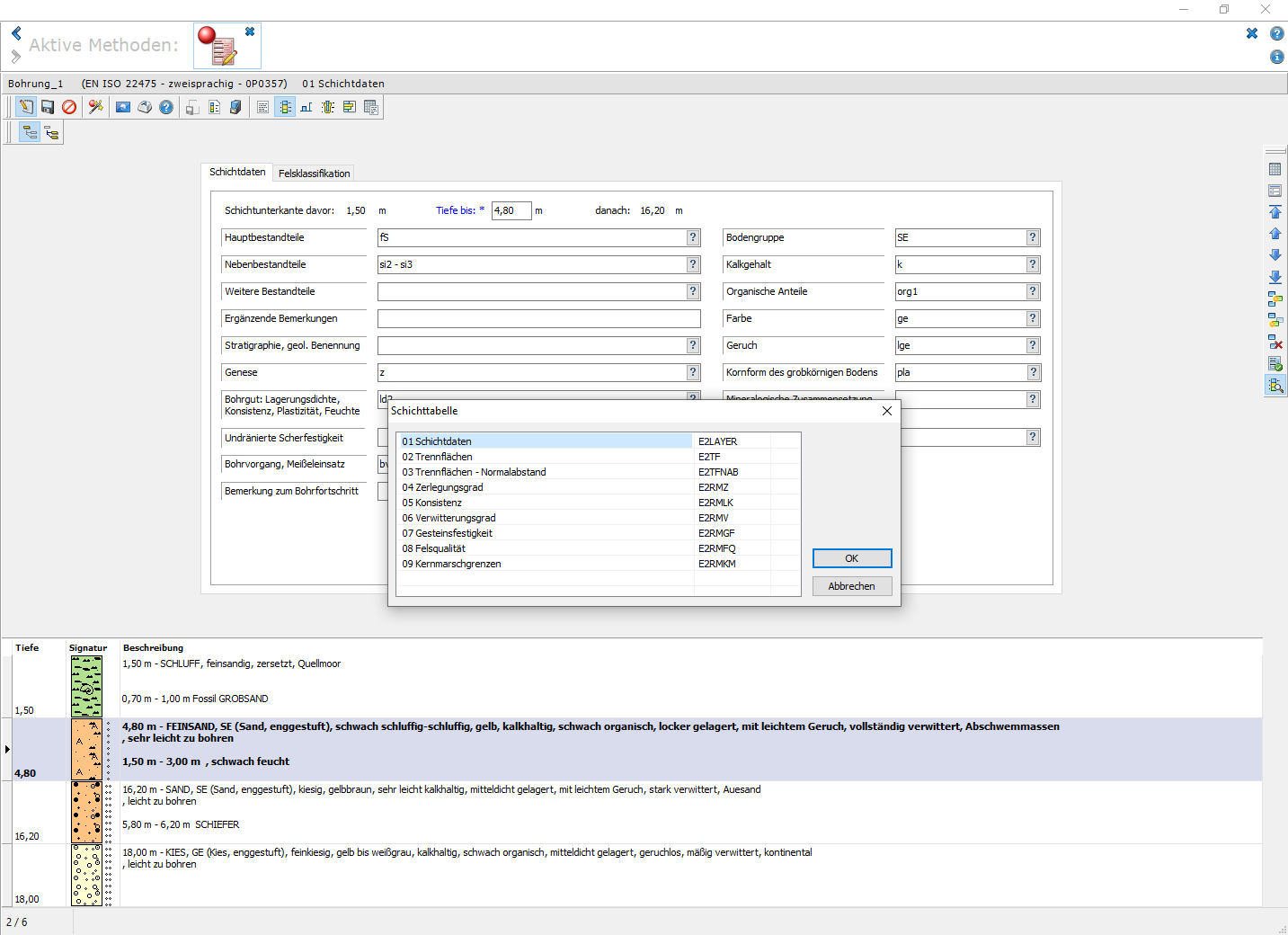

Schichtdaten mit Auswahldialog zusätzlicher Masken für die Erfassung von Trennflächen, Zerlegungsgrad usw.

Vorgefertigte Layouts ermöglichen die Datenausgabe als Formblatt nach DIN 4943, EN ISO 22475, 14688 und 14689. Die geologischen Signaturen der Layouts entsprechen den Normen DIN 4023, ÖNORM EN ISO 14688/89 und BS 5930-1990.

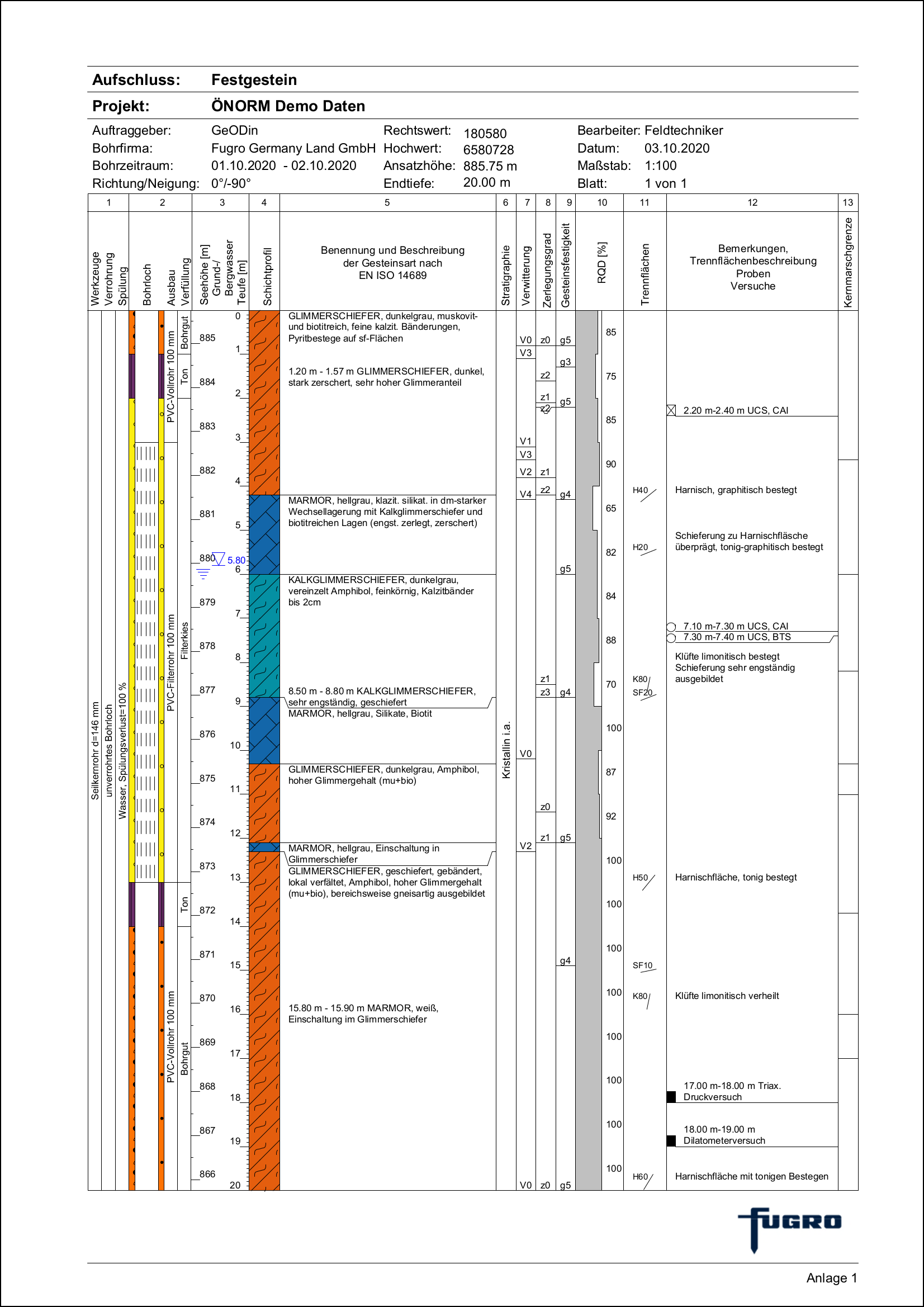

GeoDin-Layout zur Darstellung von Festgestein nach ÖNORM

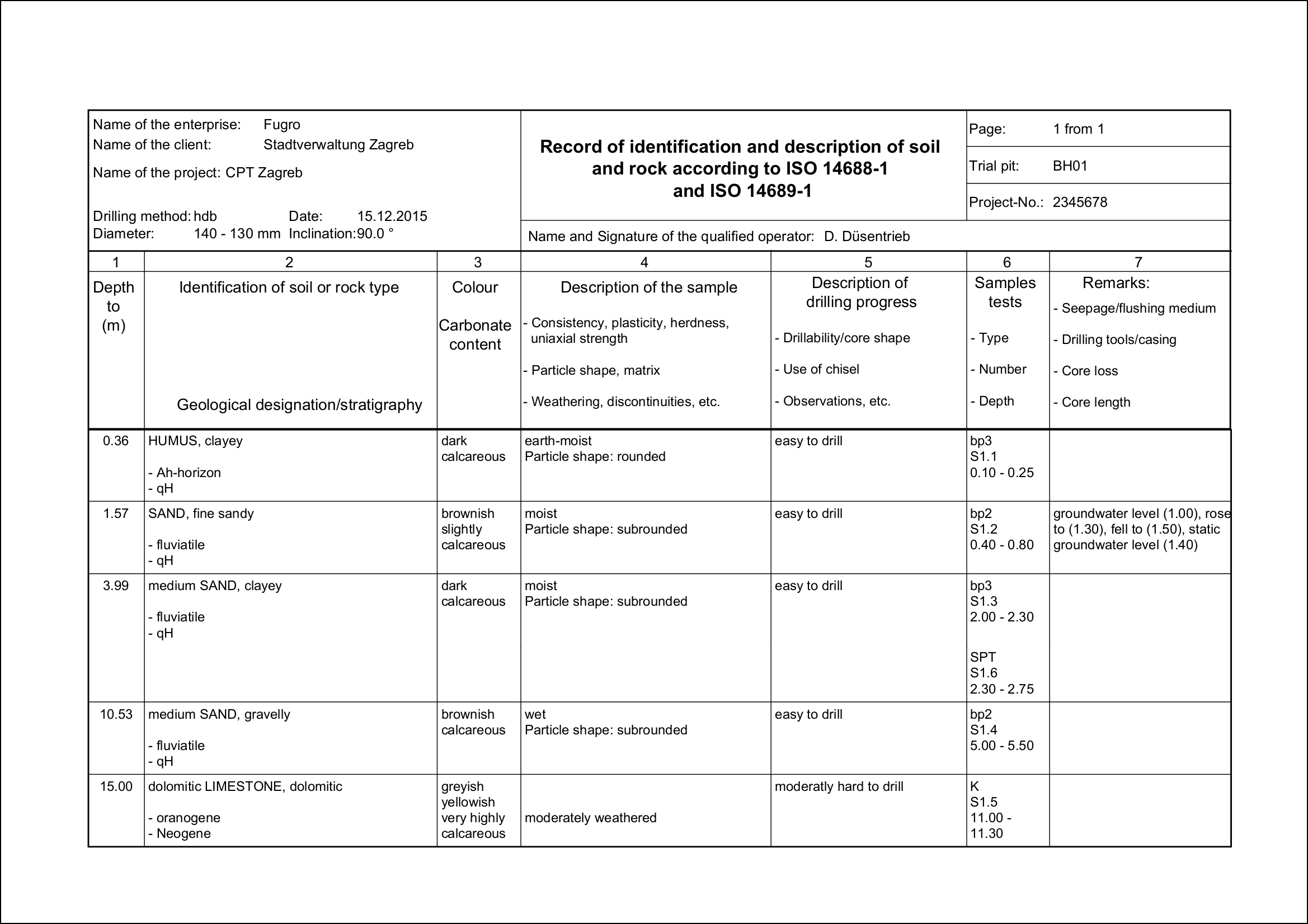

GeoDin-Layout zur Ausgabe von Schichtenverzeichnissen nach EN ISO 14688/89 in Englisch

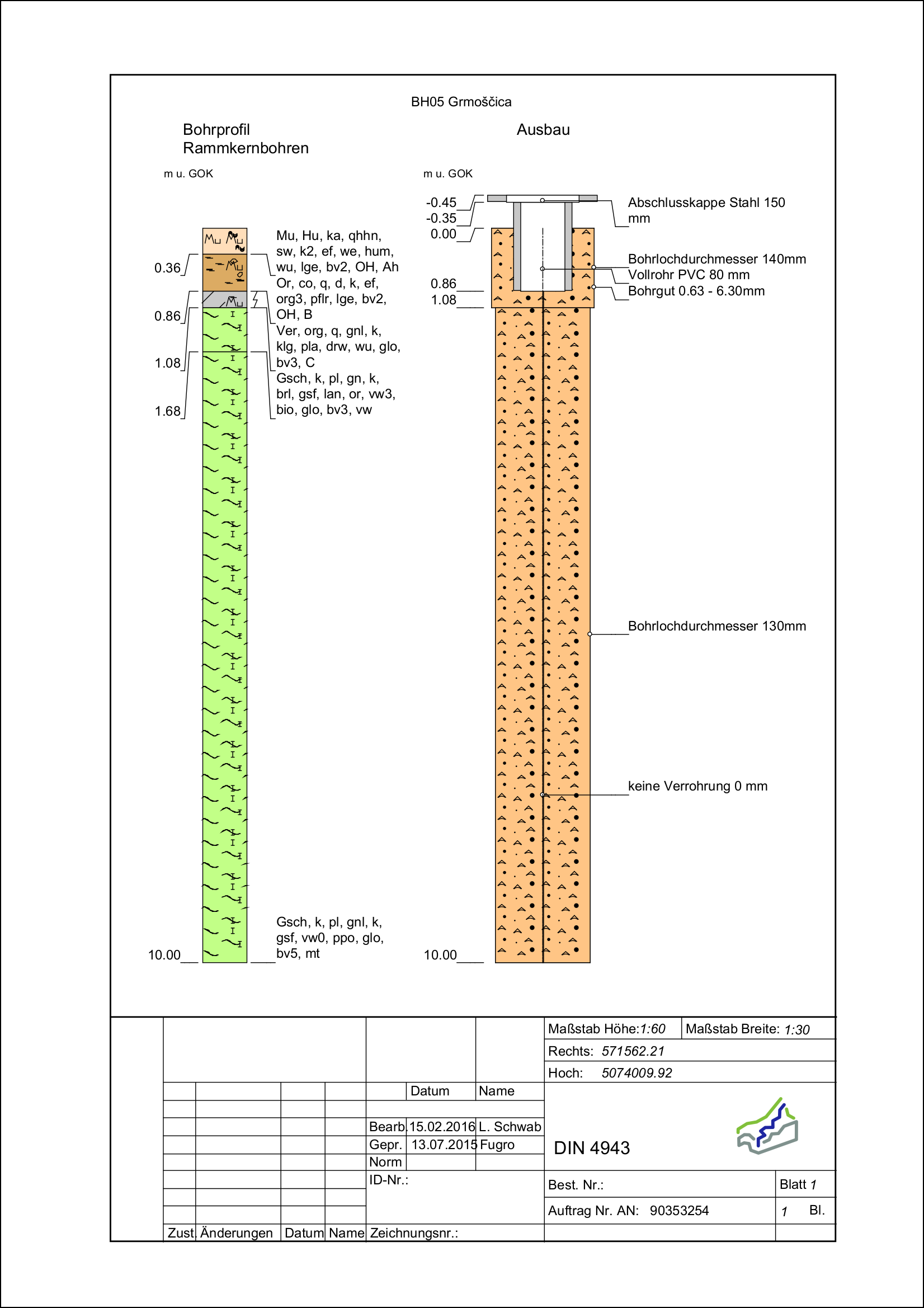

GeoDin-Layout zur Darstellung von Bohrprofil und Ausbauplan nach DIN 4943

Bitte beachten Sie, dass die Objektart aufgrund technischer Korrekturen einen neuen Deskriptor (E2) erhalten hat und daher erst ab GeoDin 9 in vollem Umfang verwendet werden kann.

Anwendung

Die Objektart findet zum Beispiel Anwendung in der Geologie, Umweltgeologie, Geotechnik, im Bauingenieurwesen und bei der zeichnerischen Darstellung und Dokumentation von Brunnen und Grundwassermessstellen. Die Ergebnisse der Feld- und Laboruntersuchungen für die Festlegung der Eignung der Böden für bautechnische Fragestellungen können mit Hilfe spezieller Datentypen dokumentiert werden.
