Universaler Geotechnischer Standard (UGS)

Die mehrsprachige Objektart "Universaler Geotechnischer Standard" (UGS) ermöglicht die Erfassung von Daten in Anlehnung an die Normen DIN EN ISO 14688 und 14689, DIN ISO 720, BS 5930:1999 sowie GOST 21.302-2013. Dies ist ideal für Projekte, bei denen kein spezifischer Standard für die Datenerfassung definiert wurde.

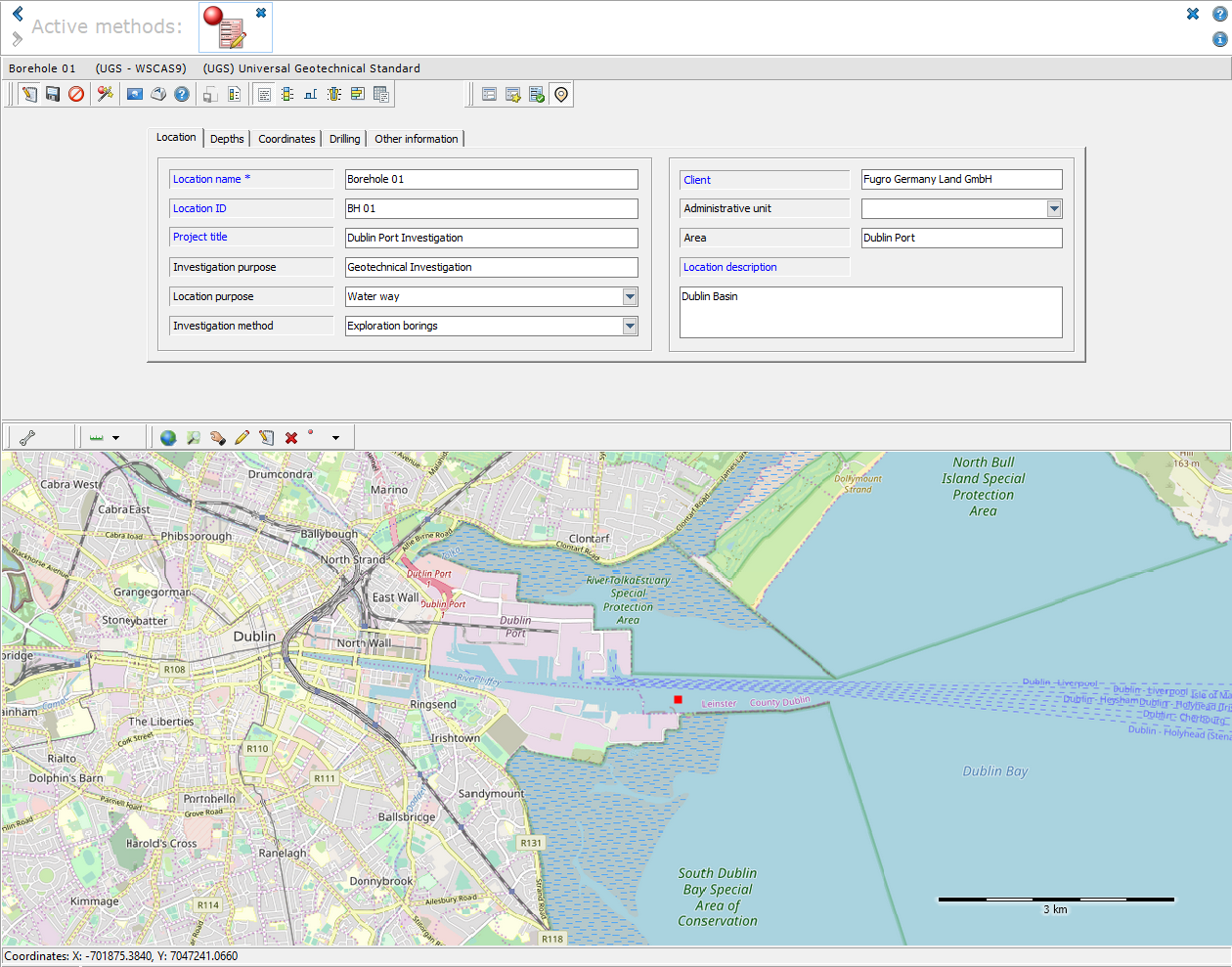

Stammdatenmaske der Objektart "Universaler Geotechnischer Standard" mit Kartenvorschau

Checkliste:

• Stammdaten
• Schichtdaten (mit zusätzlichen Masken zur Erfassung von Stratigrafie und Trennflächen)
• Probendaten
• Ausbaudaten (mit zusätzlicher Maske zur Erfassung von Daten zum Filter und Grundwasserleiter)
• Sondierung (CPT, SPT. etc.)
• Grundwasser/Brunnen
• Integration von internationalen geologischen Standards
• multilingual (Deutsch, Englisch, Russisch)
• anpassbare Wörterbücher und Erfassungsmasken
• kompatibel mit Version 9

Merkmale

Die Objektart „Universaler Geotechnischer Standard“ verfügt über individuelle Eingabemasken zur Erfassung von Informationen zu Boden und Gestein in den drei Sprachen Deutsch, Englisch und Russisch.

Für die Schichterfassung kann darüber hinaus aus folgenden, weiteren Standards gewählt werden:

• ASTM D2487 / Clark and Walker
• BS 5930 / Clark and Walker
• EN ISO 14688 / 14689
• GOST 25100 - 95 EN

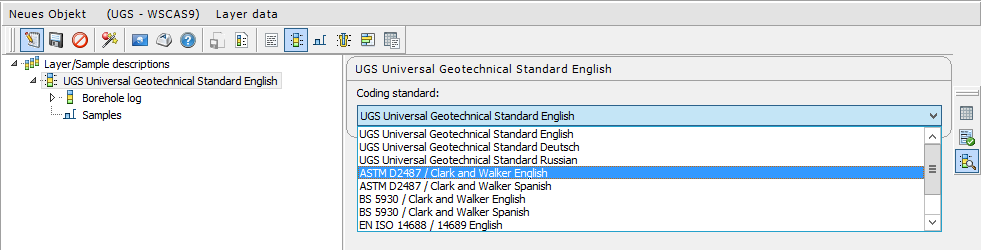

Auswahl der verschiedenen Erfassungsstandards für Schichtdaten

Informationen zu Stratigrafie und Trennflächen sind über zusätzliche Masken im Schichtdateneditor erfassbar. Trennflächen können kategorisiert und spezifiziert werden; stratigraphischen Informationen umfassen die geologischen Zeitabschnitte Äon, Ära, Periode und Epoche.

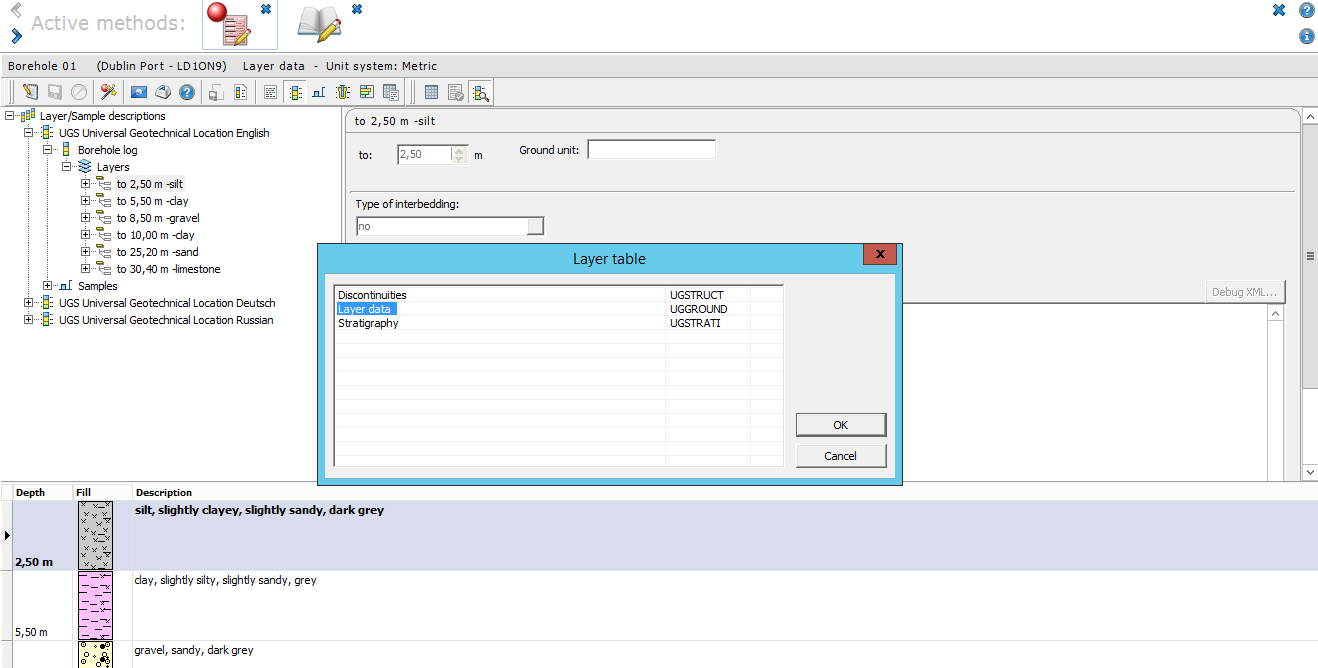

Schichtdaten in drei Sprachen mit Auswahldialog zusätzlicher Masken für die Erfassung von Stratigrafie und Trennflächen

Mithilfe des Ausbaudateneditors können detaillierte Angaben zu Filter- und Grundwasserdaten sowie zum Grundwasserleiter erfasst werden.

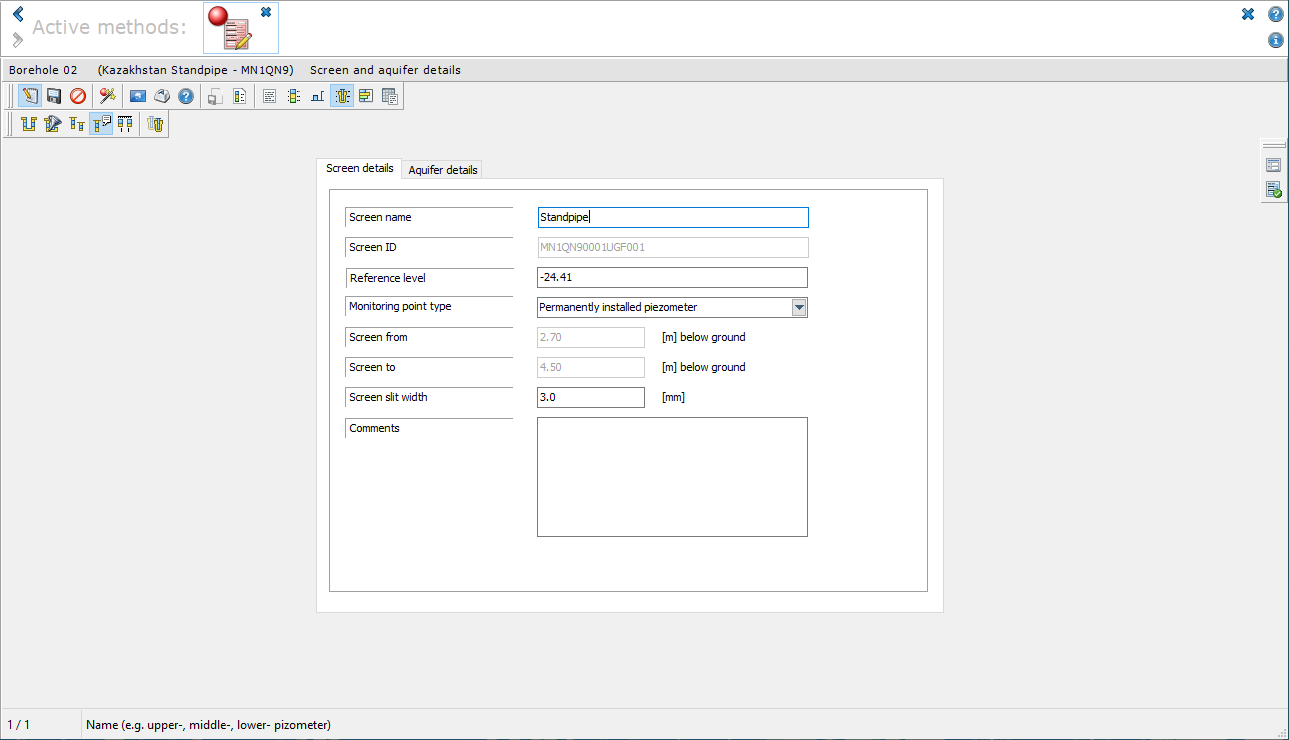

Filter- und Grundwasserdetails in den Ausbaudaten

Vorgefertigte Layouts zur Darstellung von Stamm-, Schicht-, Proben-, Ausbau- und Grundwasserdaten sind in Deutsch und Englisch verfügbar.

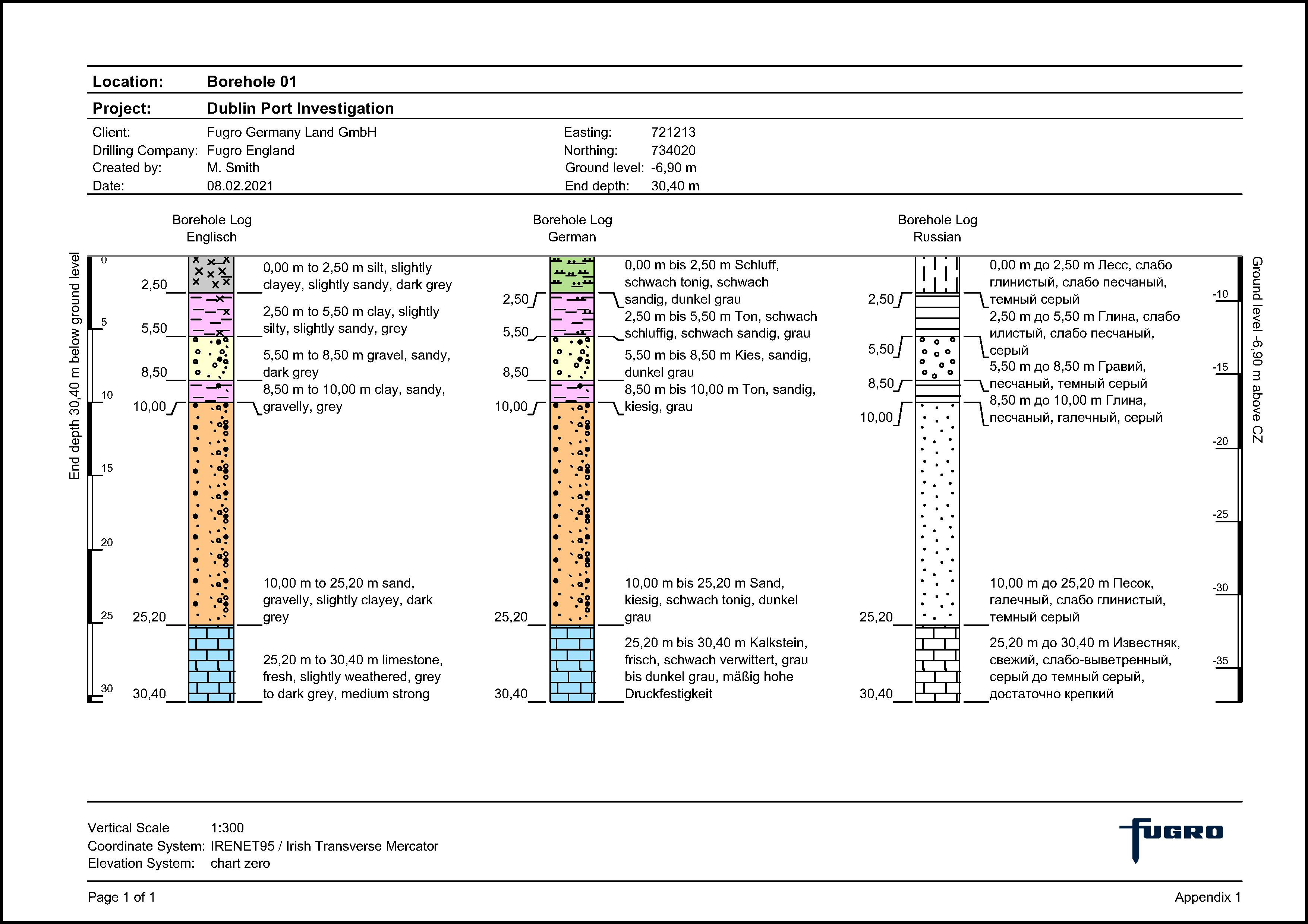

GeoDin-Layout zur Darstellung von Schichtdaten in drei Sprachen mit Signaturen in Anlehnung an BS 5930:1999, DIN EN ISO 14688/14689 und GOST 21.302-2013

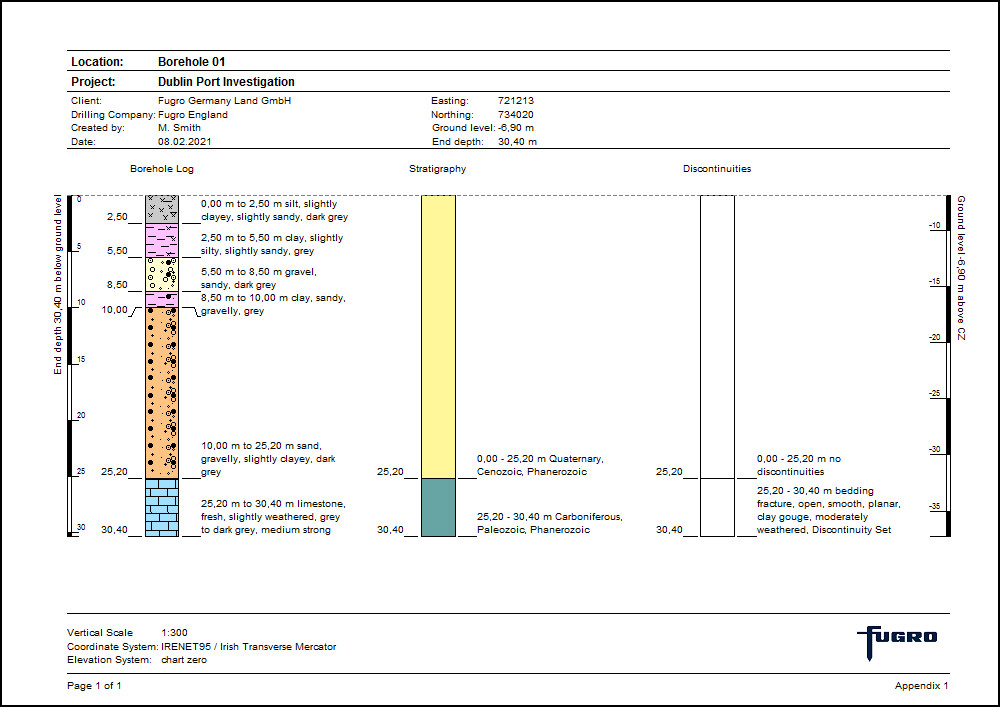

GeoDin-Layout zur Darstellung von Schichtdaten, Stratigraphie und Trennflächen

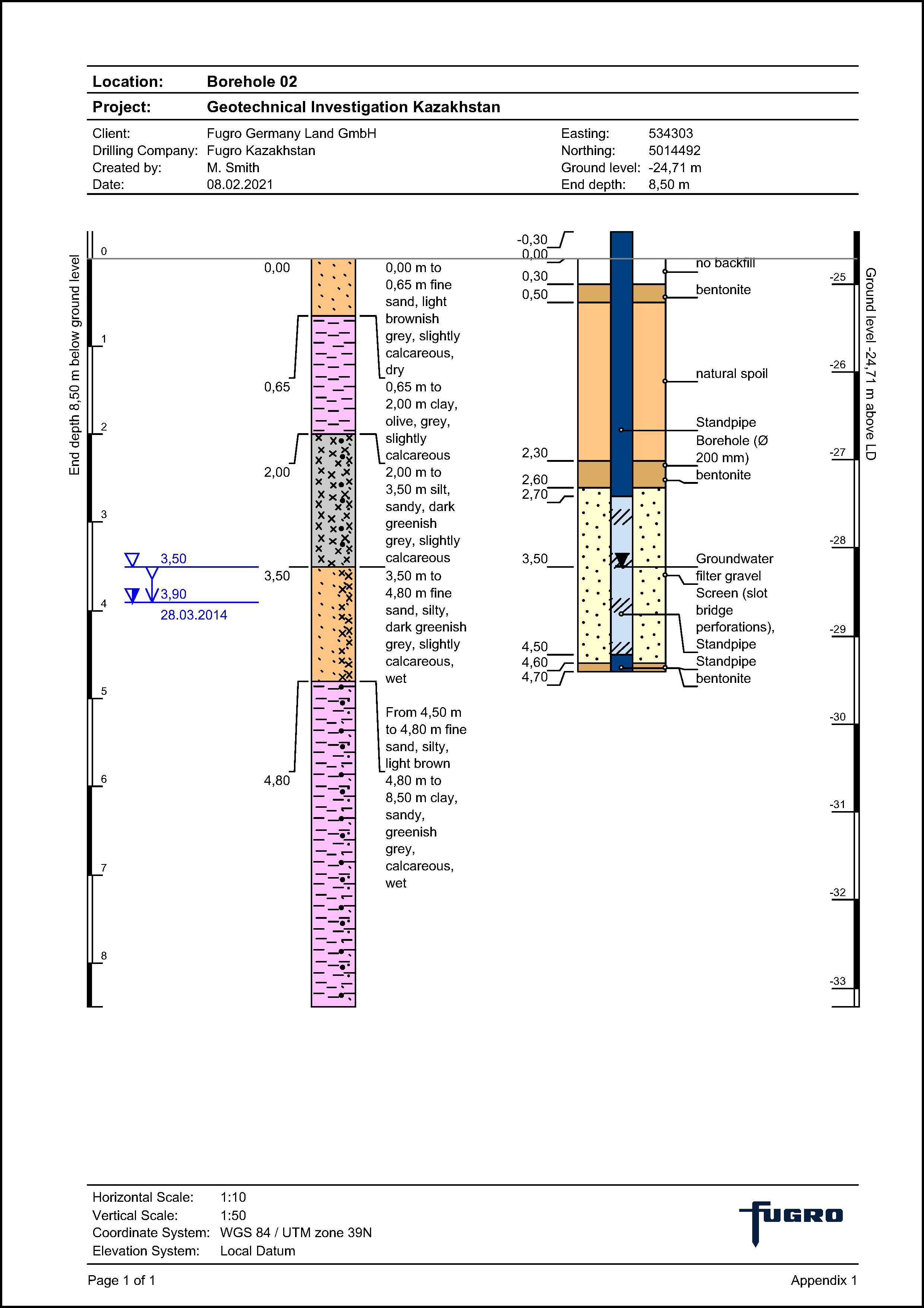

GeoDin-Layout zur Darstellung von Bohrprofil, Ausbauplan und Grundwasser

Anwendung

Die Objektart findet beispielsweise Anwendung bei der geotechnischen Erfassung von Bohrungen in verschiedenen Standards und Sprachen sowie bei der Darstellung und Dokumentation von Grundwasser- und Ausbaudaten. Mithilfe spezieller Datentypen können die Ergebnisse von Feld- und Laboruntersuchungen für die Festlegung der Eignung der Böden für bautechnische Fragestellungen erfasst werden.
