Benutzer-, Komplett- und Standardaufschluss (SEP 1)

Überblick:

• Benutzer-, Komplett- und Standardaufschluss
• Altlastenaufschluss
• Messpunkt allgemein
• Messpunkt Oberflächenwasser

Schichterfassungsprogramme (kurz: SEP) wurden entwickelt, um bei der Schichterfassung von Bohrungen die Einheitlichkeit sowie die Vergleichbarkeit von Daten zu gewährleisten. Die SEP 1-Objektarten stellen dabei einen Vorläufer für den heute gültigen Standard "Aufschlusstyp SEP 3" dar.

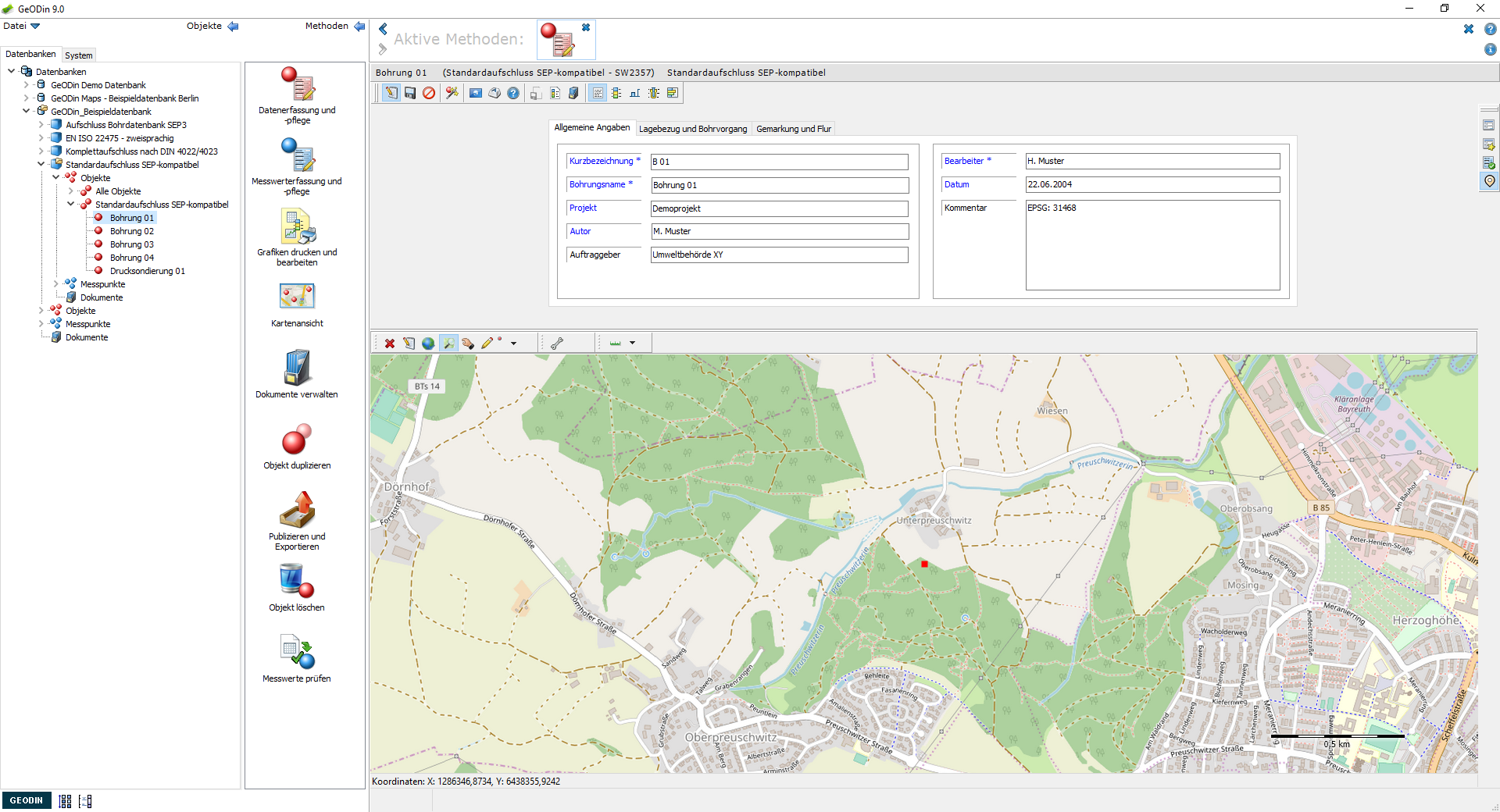

Stammdaten der SEP 1-Objektart "Standardaufschluss SEP-kompatibel" mit Kartenvorschau

Benutzer-, Komplett- und Standardaufschluss

Checkliste:

• Stammdaten
• Zusätzliche Stammdaten (Ausbaudaten, benutzerdefiniert)
• Schichtdaten inkl. Zusatzangaben zur Grundwassererfassung
• Probendaten
• Ausbaudaten
• Sondierungen (CPT, SPT etc.)
• Deutscher Standard
• anpassbare Wörterbücher & Erfassungsmasken
• Konvertierung nach SEP 3 möglich
• kompatibel mit Version 9

Merkmale

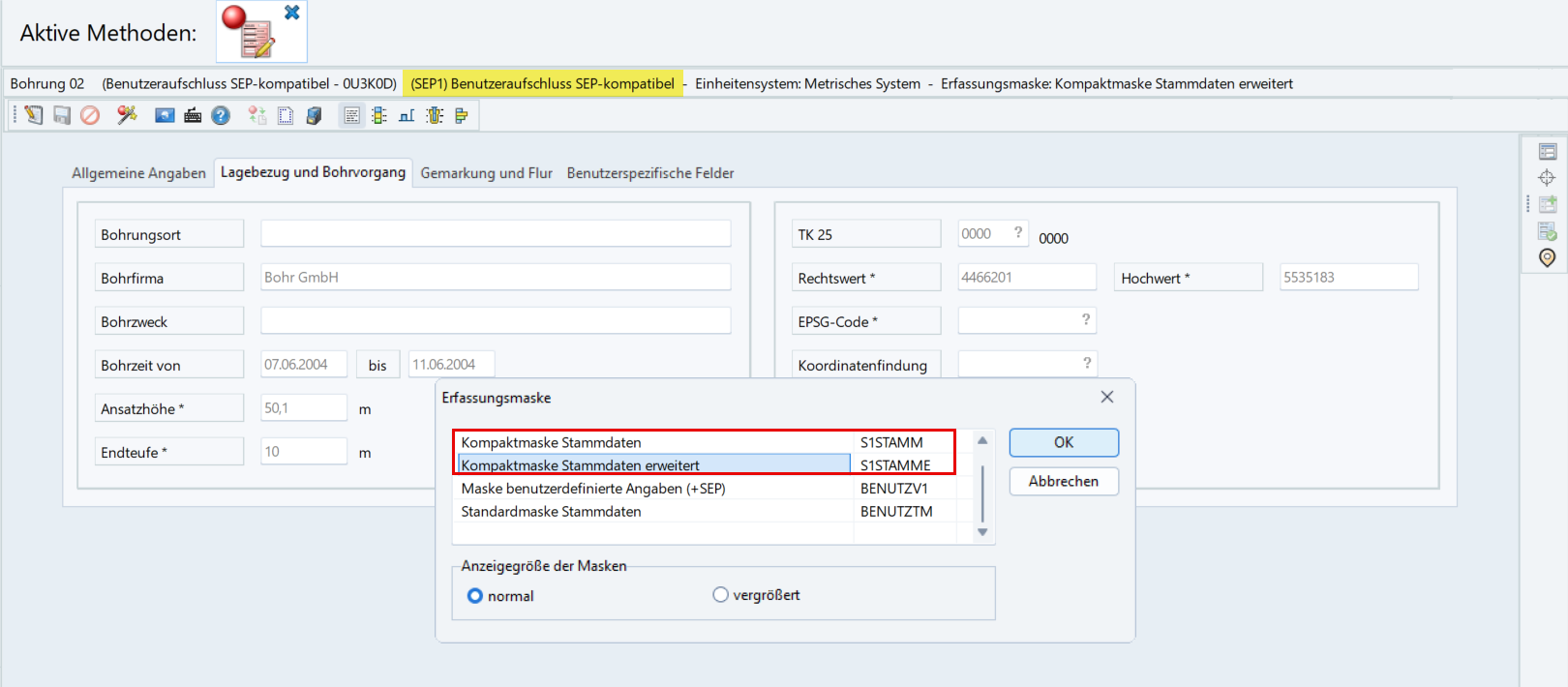

Der Anwender kann zwischen den drei SEP-kompatiblen Objektarten Standard-, Benutzer- und Komplettaufschluss DIN 4022 / DIN 4023 wählen, die z. T. zusätzliche Masken für die Stammdatenerfassung enthalten. Die Schichtdaten verfügen bei allen drei SEP-kompatiblen Objektarten über zwölf benutzerdefinierte Felder, von denen sechs mit Wörterbüchern hinterlegt sind.

Benutzerdefinierte Felder der SEP 1-Schichtdaten

Im Gegensatz zu SEP 3 können Wörterbücher und Erfassungsmasken vom Anwender angepasst werden. Der Export von SEP 1-Daten aus GeoDin ist u. a. als Einzeldatei (*.HY) oder in einer Datei zusammengefasst als SEP-Katalog (*.KHY) möglich.

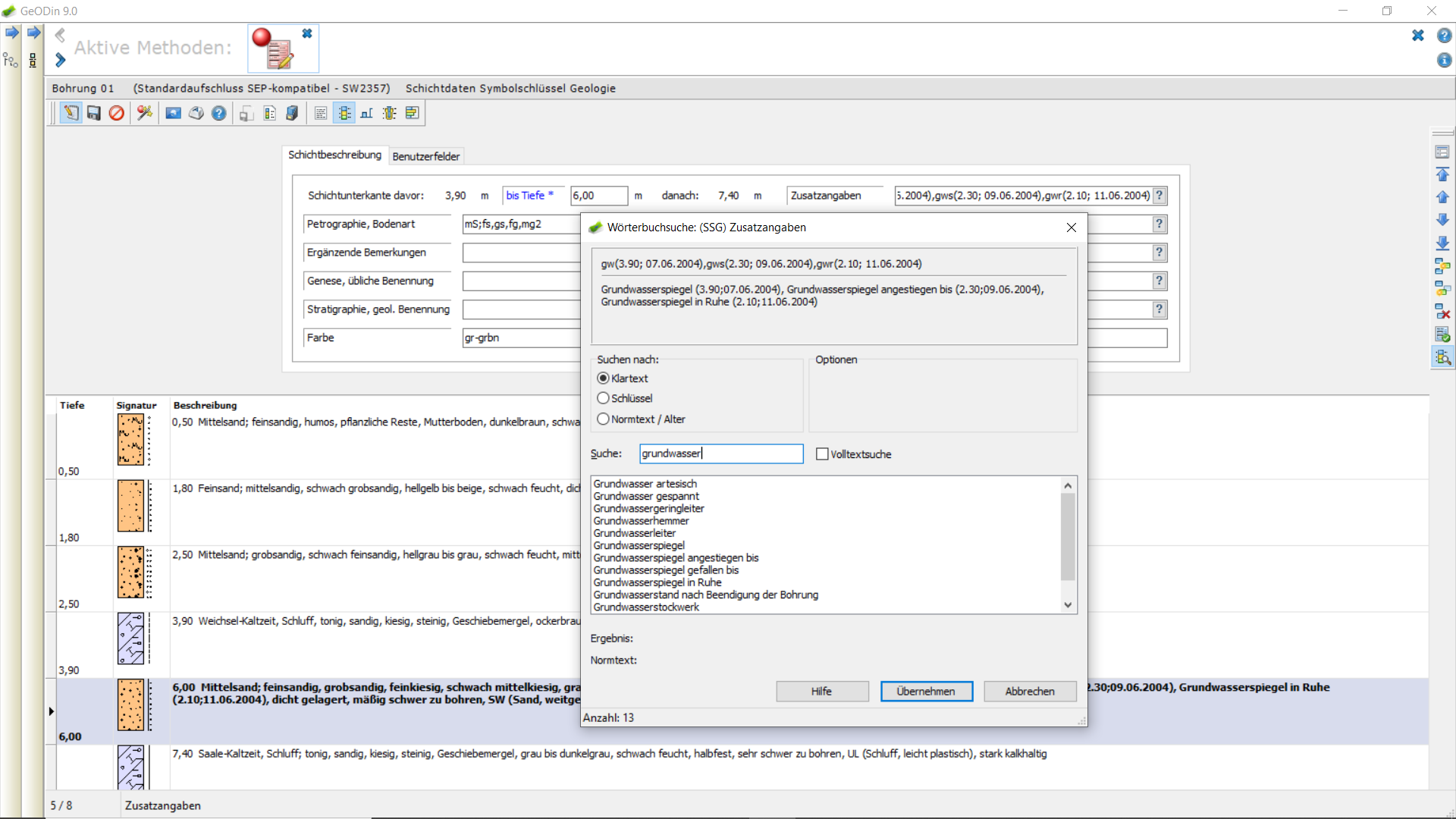

Eingabe von Grundwasserdaten in der SEP 1-Schichtbeschreibung

Anwendung

Die SEP-kompatiblen Objektarten kommen hauptsächlich bei der Erfassung von geologischen Bohrungen zum Einsatz. Sie finden jedoch auch Anwendung bei der Verwaltung von Messstellen und Messnetzen sowie im Monitoring- und Altlastenbereich (Erkundung, Sanierung). Bei Bedarf können die SEP 1-Objektarten mithilfe einer in GeoDin und GeoDin Shuttle vorintegrierten Konvertierungsfunktion in den heute gültigen Standard "Aufschlusstyp SEP 3" überführt werden.

Weitere SEP 1-Objektarten

Zusätzlich zu Benutzer-, Komplett- und Standardaufschluss stehen Ihnen ab Februar 2021 drei weitere für GeoDin 9 angepasste, SEP-kompatible Objektarten zur Verfügung:

• Altlastenaufschluss
• Messpunkt allgemein
• Messpunkt Oberflächenwasser

Altlastenaufschluss

Checkliste:

• Stammdaten
• Schichtdaten (mit zusätzlicher Maske zur Erfassung der Altlastencharakteristik)
• Probendaten
• Ausbaudaten
• Sondierungen (CPT, SPT etc.)
• SEP-kompatibel
• anpassbare Wörterbücher und Erfassungsmasken
• kompatibel mit Version 9

Die Objektart "Altlastenaufschluss" bietet neben der Schichterfassung nach SEP 1 zusätzlich eine Schichttabelle zur Erfassung der Altlastencharakteristik.

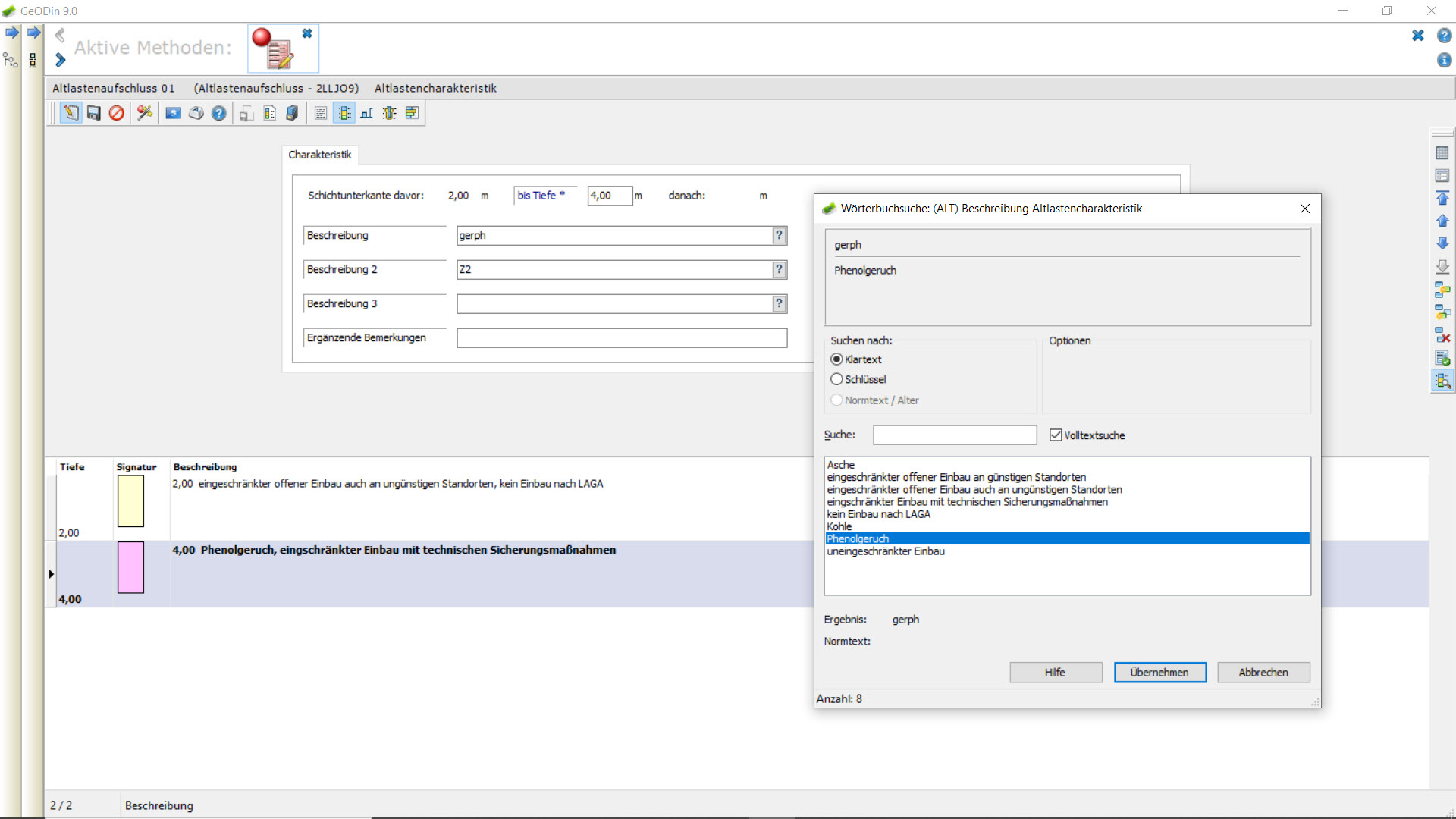

Zusätzliche Schichttabelle zur Erfassung der Altlastencharakteristik

Anwendung

Der Altlastenaufschluss basiert auf der Schichtenbeschreibung der SEP-kompatiblen Objektarten und integriert die Anforderungen an die Erfassung von geologischen Bohrungen im Altlastenbereich. Die Besonderheiten von Erkundung und Sanierung von Altlasten werden berücksichtigt.

Messpunkt allgemein

Checkliste:

• Stammdaten
• anpassbare Wörterbücher und Erfassungsmasken
• kompatibel mit Version 9

Über die Stammdatenmaske können allgemeine Angaben zu Messpunkten und deren Lage erfasst werden. Die Objektart dient der Sammlung von allgemeinen Informationen zu Messpunkten, die keine Schicht- und Probendaten aufweisen. Die Verwaltung von zusätzlichen Messdaten ohne Filter- oder Probenangaben ist ebenfalls möglich.

Messpunkt Oberflächenwasser

Checkliste:

• Stammdaten
• anpassbare Wörterbücher und Erfassungsmasken
• kompatibel mit Version 9

Über die Stammdatenmaske können allgemeine Angaben zu Oberflächenwasser-Messpunkten und deren Lage erfasst werden.

Zusätzliche Informationen zu SEP 1-Objektarten in unserem Help Center:

Altdaten der SEP1-Objektarten übernehmen (KSYS bereinigen)
Konvertierung von SEP 1 nach SEP 3
